Hel schodiště: optimální hodnota a správný výpočet

Dlouhováním zářezů ve stěně útesu nebo vytvářením uzlů na lanech nebo vázáním prken koženými řemínky nebo vytvořením krásného vyřezávaného schodiště v paláci lidé vždy našli způsob, jak se dostat z jedné úrovně do druhé. Ale bez ohledu na to, jak to udělali, věděli, že výška schodů je velmi důležitá. Nohy okamžitě dostanou zprávu, když narazí na schod jiné výšky, i když je rozdíl pouze 1 cm Při stavbě schodů udělejte schody stejné. Nehoda, které jste zabránili, mohla být vaše.

Není vůbec těžké postavit jednoduché jednoramenné nebo jednoramenné schodiště: Vše, co potřebujete vědět, je výška stoupání, rozpětí, výška schodu, šířka schodu a světlost. Přeneste tyto informace na desky, pilu a hřebík. Schodiště je otvor v podlaze, kterým prochází schodiště. Musí být minimálně tak široké jako schodiště a obvykle minimálně 300-350 cm dlouhé, aby byla zajištěna světlá výška v souladu se stavebními předpisy.

Lumen toto je vertikální měření pomyslné čáry spojující přední hrany všech schodů a strop.

Obvykle by však měla být alespoň 2 m vysoká 2,10 m výhodnější pro vysoké lidi.

Schody potřebují odpočívadla – místa nahoře a dole, kde je dostatek místa k otevření dveří. Pokud je schodiště široké 90 cm, pak by podesta měla mít alespoň 90 x 90 cm.

Vzdálenost, kterou schodiště urazí z jednoho patra do druhého vertikálně (z hotového patra do hotového patra), se nazývá celková vzestup.

Než určíte výšku každého schodu (jednotku stoupání), musíte znát celkový vzestup. Změřte výšku od spodního podlaží k podkladu horního podlaží a zkontrolujte výkresy, abyste viděli, jaká povrchová úprava bude použita.

Pokud je použit stejný povrch, například 28 mm podlahová deska, pak výška mezi podklady bude běžným stoupáním. Pokud je však horní patro pokryto deskou o tloušťce 28 mm a ve spodním patře je linoleum o tloušťce 10 mm, musíte celkový nárůst přizpůsobit rozdílu v tloušťce konečného nátěru. (V tomto příkladu je třeba přidat 18 mm k výšce mezi spodními podlahami.) Ve standardním domě s 2,25 m sloupky, třemi rámy, 5×25 nebo 5×30 trámy a 16mm podkladem bude celková výška stoupání buď 2,65 nebo 2,70. XNUMX m

Celkové rozpětí Toto je vodorovná vzdálenost, kterou žebřík pokrývá.

Střední schodiště zabere v jednom patře cca 3,5 m a nezaberou téměř žádnou podlahovou plochu. Někdy je na výkresech uvedeno celkové rozpětí, ale často to nebude znát. dokud ho schodišťový mistr neidentifikuje. Pohodlná výška schodu pro většinu dospělých je asi 16 cm. Tato spolu s jednotkou rozpětí (hloubka schodu), která je minimálně 25 cm (některá pravidla vyžadují minimálně 27 cm), definuje v dnešní době schodiště.

(SNIP počítá s výškou schodu od 120 do 200 mm a hloubkou minimálně 250 mm, přičemž úhel sklonu schodů by neměl překročit 1:1 a být minimálně 1:2. Doporučený sklon je mezi 1 :1,75 a 1:2)

Pokud jsou schody příliš strmé, můžete mít pocit, že jste horolezci. Pokud jsou kroky příliš nízké, možná budete muset přejít přes dva kroky najednou. Před stavbou schodiště vždy zkontrolujte místní stavební předpisy pro požadavky na výšku a šířku schodiště.

Stupně (stupnice) schodů spočívají na šikmých deskách zvaných podélníky. Kolik podélníků potřebujete pro schodiště v domě, závisí na šířce schodiště. Pro běžné schody o šířce 90 až 110 cm jsou potřeba tři schodnice. Některé stavební předpisy umožňují vyrobit schodiště 75 cm široké, ale to je příliš úzké. Se šířkou 90 cm mohou dva lidé chodit zcela volně. Šířka na výkresu je obvykle uvedena pro dokončovací otvor. Schody by měly být postaveny užší, v hotových rozměrech, aby se zohlednila tloušťka hotového obkladu stěn na obou stranách.

Výpočet stupňů a stoupaček

Chcete-li vypočítat počet potřebných stoupaček, vezměte celkové stoupání (např. 2,70 m) a vydělte 16 cm, to je dobré číslo, na kterém lze založit stoupání jednotky. Výsledek bude 16,88, vezměte celé číslo, to bude počet stoupaček pro toto schodiště.

Poté vydělte 270 17 a odpověď (15,88 cm) je výška kroku. Stejné schodiště by mohlo být vyrobeno se 14 podstupnicemi místo 17, v takovém případě by výška schodu byla přibližně 19,3 cm, což je trochu strmé. Při 17 stoupáních bude každý krok asi 16 cm, což je zcela normální. Zpravidla je lepší držet se výšky 16 cm.

Když znáte počet a výšku stoupání, musíte určit hloubku kroku, tedy jednotku rozpětí. Ve většině případů je hloubka stupňů 27 cm Tato standardizace pomáhá zjednodušit a urychlit proces výroby schodů. Schůdek o šířce 27 cm se hodí k převýšení 16 cm. Schody mají vždy o jeden stupeň méně, než je počet stoupání.

Posledním krokem je technicky platforma, která není zohledněna v celkovém rozpětí. Na našem schodišti o celkovém převýšení 270 cm máme tedy 17 převýšení po 16 cm a bude zde 16 schodů o hloubce 27 cm, celkové rozpětí bude 16×27 cm, tedy 4,30 m.

Pro výpočet hloubky jednoho stupně podle výkresu jednoduše vydělte celkové rozpětí počtem kroků. Například, pokud výkres ukazuje, že celkové rozpětí je 3,60 cm a schodiště má 14 schodů, vydělte 360 ​​x 14, dostanete hloubku schodu 25,7 cm.

Kosour – Značení

Podélník lze vypočítat jako délku krokví nebo pomocí Pythagorovy věty, ale ve většině případů je dobrá deska 4,8 – 5,4 m s průřezem 5×30 cm. Budou o něco delší, než je potřeba pro průměrné schodiště, ale konce prken 5×30 jsou často štípané a musí být řezány na masivní dřevo. Modřín se pro tento účel dobře hodí, protože je konstrukčně velmi pevný, ale lze použít i jiné druhy dřeva. Zkuste použít rovné desky. Když je podélník naříznutý, lze jej použít jako šablonu pro další části podélníku.

Nejjednodušší způsob označení provázku je tesařským čtvercem opatřeným na každé straně dvojicí jezdců, jak je znázorněno na fotografii výše. Pro schodiště se stoupáním 18 cm a hloubkou nášlapu 25 cm umístěte jeden 18mm jezdec na jazýček čtverce (krátká strana) a další 25 cm jezdec na žiletku čtverce (dlouhá strana). Začněte označovat od spodní části žebříku tak, aby „břitva“ čtverce směřovala ke spodní části provázku. Obkreslete horní část čtverce ostrou tužkou a označte toto stoupání „1“, přidávejte čísla za pochodu, ušetří vám to čas.

Skutečný počet stoupání, které je třeba označit, závisí na způsobu, jakým bude podélník na stanoviště připevněn. Je pohodlnější vyrobit plošinu v plné velikosti a pak k ní připevnit žebřík, o jedno stoupání níže. V tomto případě stačí označit 14 stoupání, protože poslední bude přední část přistání. Když je na podélníku vyznačen požadovaný počet zdvihů, skončete vodorovná čára zespodu nejnižší vzestup a vertikální čára – na konci nejvyššího stupně.

SEKCE KNIHY LARRYHO HONEA „VELMI EFEKTIVNÍ TESAŘ“

• Životopis Larryho Hohna
• Zahájení výstavby rámového domu
• Výpočet řeziva pro rámový dům
• Jak postavit základ pro rámový dům
• Jak postavit podlahu rámového domu
• Jak postavit rámové stěny
• Jak postavit střešní rám
• Konstrukce schodišť

Stavba schodišťové konstrukce je důležitou etapou při stavbě domu. Jeho typ, rozměry a vzhled do značné míry ovlivňují míru komfortu budoucích obyvatel a celkovou ergonomii prostor. Odborníci proto doporučují neotálet s vývojem projektu a včas poskytnout stavebníkům data, včetně konfigurace, výšky, šířky a úhlu schodiště. Tyto parametry jsou vypočteny na základě osobních preferencí majitele domu a technických vlastností prostor. Kromě toho existují správní dokumenty, jejichž hlavním účelem je regulovat stavební a opravárenské práce. Jakákoli konstrukce schodiště musí být postavena v souladu s požadavky a normami stanovenými v odstavcích těchto dokumentů.

Co říkají SNiP a GOST o parametrech schodů

Některé body správních dokumentů jasně definují vlastnosti a rozměry jednotlivých prvků schodišť. Jiné dávají řemeslníkům možnost volby v definovaném rámci. Sklon schodišť ve veřejných budovách a soukromých domech je jednou z doporučených hodnot. Jeho rozsah je od 20 do 50 stupňů.

Čím menší je číselná hodnota úhlu, tím níže je schodiště umístěno. Na jednu stranu to zajišťuje plynulejší pohyb po schůdcích a větší bezpečnost člověka, na druhou stranu to vede k nehospodárnému využívání obytné plochy v domě. Schody se sklonem blížícím se nebo přesahujícím 50 stupňů jsou považovány za příliš strmé pro časté používání. Doporučuje se je instalovat pouze v extrémních případech, za extrémně omezených prostorových podmínek. Je také možné instalovat konstrukce vedoucí do podkroví nebo suterénu.

Typy schodišť a jejich specifika: letové konstrukce

V závislosti na typu a vzhledu mohou být schody:

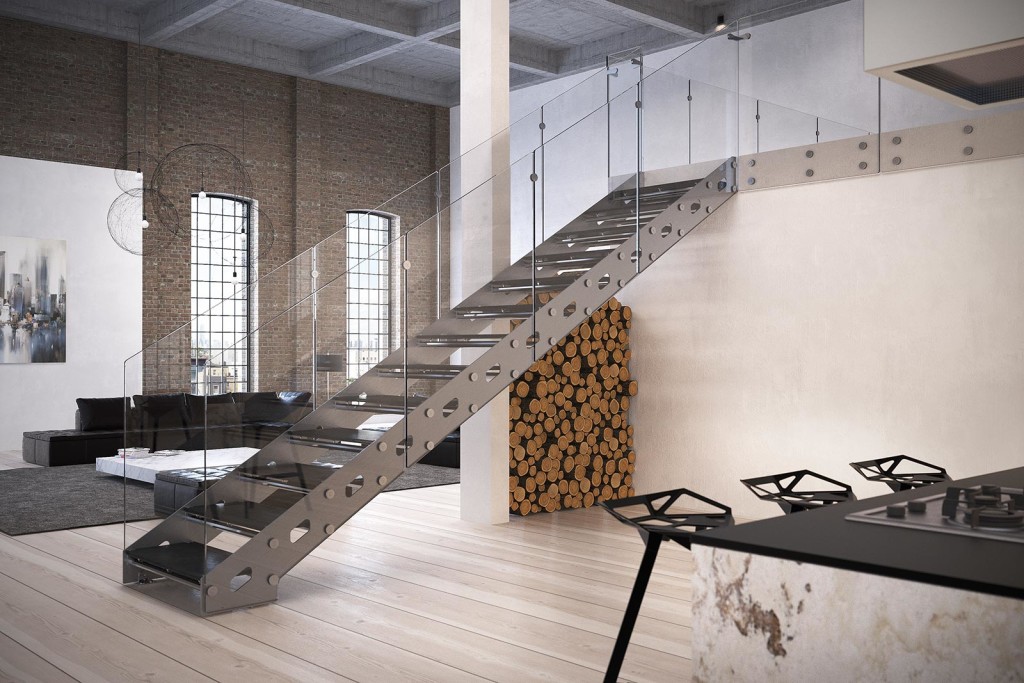

První typ se týká tradičních a nejjednodušších schodů. Pochody takových struktur mají obdélníkový tvar. Jsou připevněny k rovným tětivám nebo tětivám. V souladu s normami by délka jednoho letu měla být 1,5-3 m a zahrnovat ne více než 18 kroků. Jinak může být výstup příliš únavný, zvláště pro starší lidi. V praxi se většina takových struktur skládá z 10-12 kroků. [ot-gallery url=»//lestnitsygid.ru/gallery/marshevye-lestnicy»] Pokud při výpočtu není možné spojit požadavky na počet stupňů s doporučeními ohledně úhlu schodiště, je navrženo s několika rameny. Když se konstrukce schodiště otočí, jsou ramena vybavena plošinami.

Vlastnosti točitých a kombinovaných schodišť

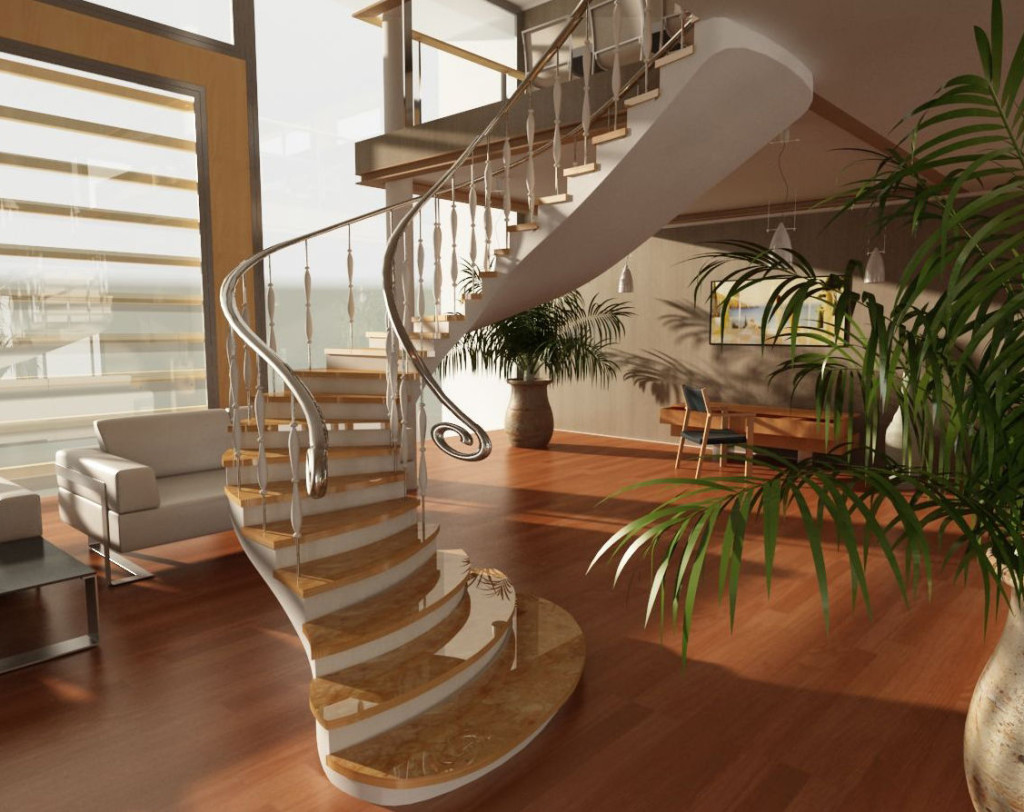

Konstrukce točitého schodiště jsou na rozdíl od letových schodišť umístěny kolem nosného sloupu. Stupně točitých schodišť jsou připevněny přímo ke svislé podpěře. Někdy se používají další způsoby upevnění: na stěny nebo na zakřivenou tětivu. Specifikem konstrukcí točitých schodišť je, že i přes značné úspory užitného prostoru není jejich použití příliš pohodlné. [ot-gallery url=»//lestnitsygid.ru/gallery/vintovye-lestnicy»] Obecná pravidla a doporučení týkající se úhlu stoupání platí také pro točitá schodiště. Při výpočtu úhlu sklonu je věnována zvláštní pozornost rozměrům kroků. Jejich výška, šířka a hloubka musí odpovídat stávajícím normám. V opačném případě se točité schodiště může stát daleko od bezpečné konstrukce.

Důležité!Všechny kroky musí mít stejnou velikost. Tento požadavek souvisí s bezpečnostními normami a zajišťuje zachování rovnováhy sestupující osoby.

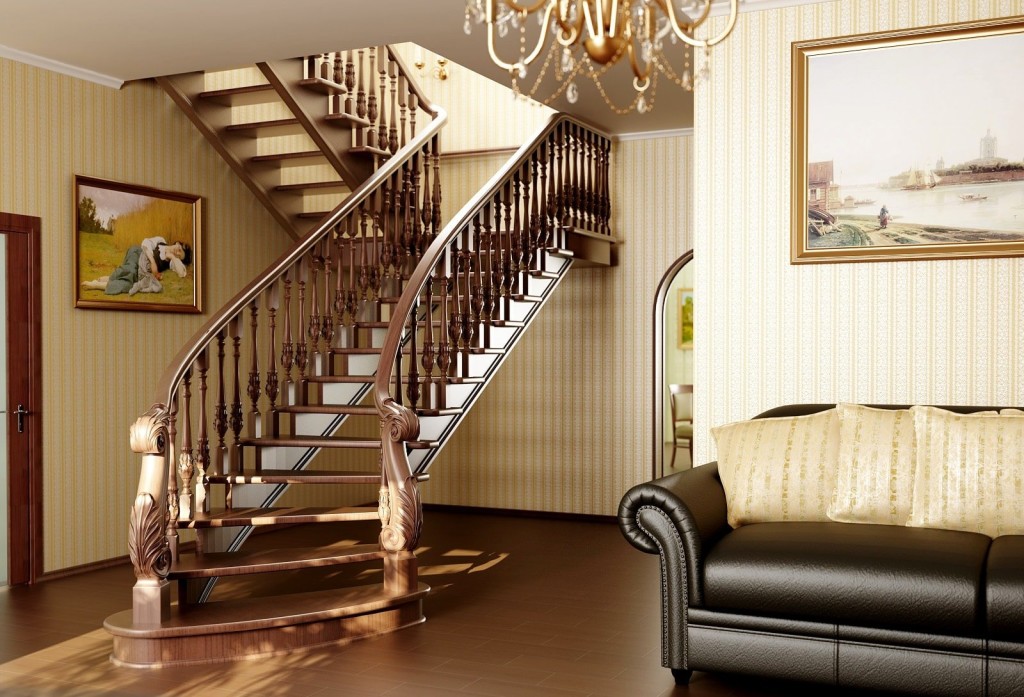

Kombinovaná schodiště jsou ta, která kombinují hlavní rysy letových a točitých konstrukcí. Jejich konstrukce pomáhá co nejefektivněji využít prostor v místnostech s nestandardními dispozicemi. [ot-gallery url=»//lestnitsygid.ru/gallery/primery-kombinirovannyx-lestnic»]

Co je třeba vzít v úvahu při navrhování

Při konstrukci výkresů konstrukce schodiště se berou v úvahu následující parametry:

• Výška vnitřních prostor v soukromém domě.
• Umístění dveřních a okenních otvorů.
• Konfigurace a uspořádání stěn místnosti.
• Celková plocha areálu.

Tyto údaje vám umožňují vypočítat celkovou výšku schodů, rozměry jednotlivých ramen a otočných plošin a také rozměry schodů. Přestože pro všechny prvky existují standardní parametry, každý návrh vyžaduje individuální výpočty.

Výpočet počtu a velikosti kroků ve struktuře

Číselná hodnota úhlu, pod kterým bude konstrukce schodiště umístěna, závisí do značné míry na rozměrech jeho stupňů.

Normy umožňují instalaci schodů se stupni 12-22 cm vysokými, v závislosti na účelu konstrukce a jejich umístění. Ale doporučená výška je v rozmezí 14,5-17,5 cm. Také při přijatelné hloubce kroku 25-40 cm se za nejpohodlnější pro chůzi považuje 30-37 cm.

Idea!Mnoho odborníků doporučuje navrhovat schodiště s lichým počtem schodů, protože pro mnoho lidí je mnohem pohodlnější dokončit sestup stejnou nohou, se kterou začali.

Tyto hodnoty jsou založeny na průměrném lidském kroku a velikosti chodidla. V případech, kdy sklon neumožňuje použití standardních prvků, používají vývojáři kroky 14,5 cm, jejich hloubka se zvyšuje o projekce o dva až tři centimetry. Výpočet kroků https://www.youtube.com/watch?v=yrqxQO_Nb0s

Jak se vypočítá úhel sklonu?

Sklon konstrukce schodiště by měl umožnit lidem pohybujícím se mezi patry volný a bez námahy pohyb. Zejména se jedná o schody, které lidé v domě využívají nejčastěji.

Poradenství!Při navrhování schodiště mějte na paměti, že optimální sklon schodiště v soukromém domě je mezi 30 a 45 stupni. Tento design nejlépe vyhovuje přirozenému rytmu lidského pohybu.

Výjimku lze učinit u nouzových východů, jakož i v případě, kdy jsou technické místnosti nebo využívané střechy vybaveny schody. Úhel stoupání přímo závisí na výšce a šířce schodů. Sklon mnoha schodišťových konstrukcí je 23-37 stupňů. Výhodnější je úhel 45 stupňů, ale základna takového schodiště je poměrně objemná a vyžaduje hodně místa.

Proto se stále častěji používají strmější provedení, která šetří drahocenné metry čtvereční. Při navrhování schodiště byste se neměli nechat unést a plánovat příliš strmý svah. Stane se překážkou při pohybu pro osoby s omezenou schopností pohybu a při nutnosti přepravy rozměrných předmětů. Příliš ploché schodiště s malým úhlem sklonu lze přitom se stejnou účinností nahradit rampou. Doporučení pro určení úhlu sklonu schodů https://www.youtube.com/watch?v=rvQo-iP1wvQ
