Princip činnosti třícestného ventilu: hlavní funkce, kde se používá

Podrobnosti Autor: LLC NPO Spetsneftemash Zveřejněno: 16. září 2023 Vytvořeno: 16. září 2023 Aktualizováno: 15. prosince 2023 Podrobnosti vytvořeno: Sobota 16. září 2023 12:19 Aktualizováno: pátek 15. prosince 2023 12:54 Publikováno Sobota , 16. září 2023 12:19 Autor: Still

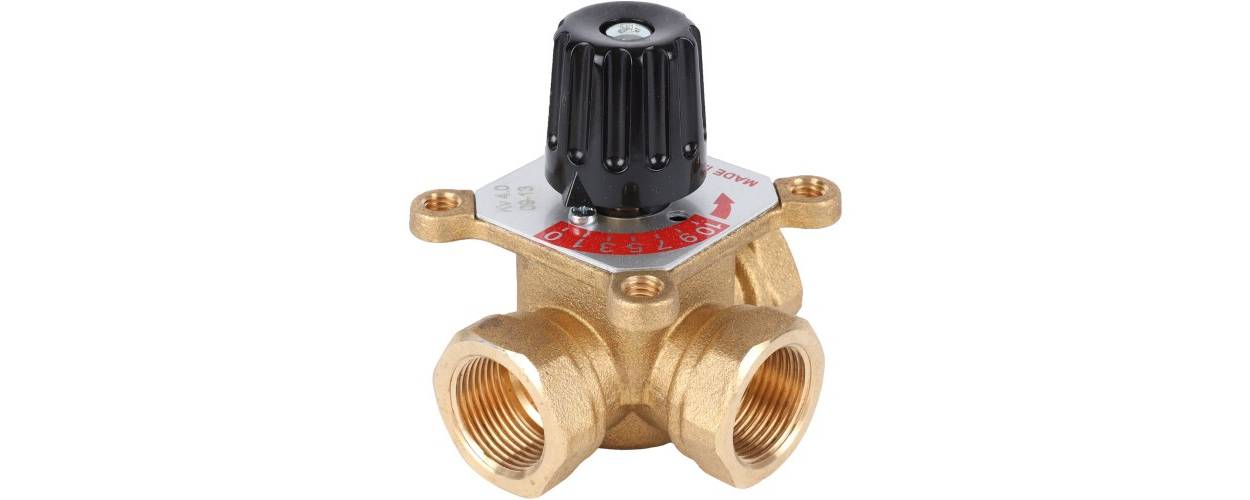

Mezi komponenty a mechanismy v zařízení s velkým průměrem vrtání, které řídí průtok média pod vysokým tlakem, patří třícestný ventil. Tato důležitá součást potrubního systému se skládá z následujících součástí: rukojeť pro otáčení uzavíracího a ovládacího prvku a tři porty určené ke změně směru proudění média. Pro regulaci průtoku kapalin a plynů lze použít třícestný ventil. Široce se používají dvoupolohové, směšovací a rozdělovací ventily.

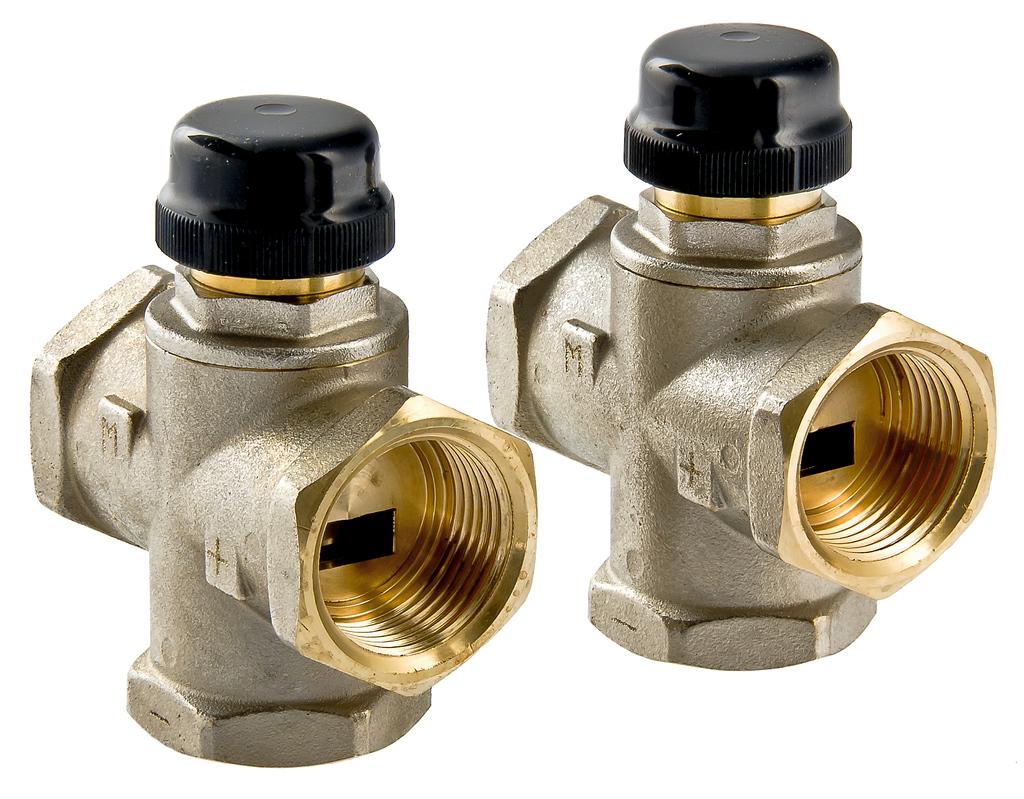

Co je třícestný ventil

Pro regulaci průtoku v potrubí se používá speciální typ zařízení pro připojení více potrubí – vícecestný uzavírací ventil. Počet portů v třícestném ventilu je tři, takže je určen pro připojení tří potrubí. Když se kulový ventil otáčí, otevře se jeden ze tří otvorů, kterými začne proudit. Existují zařízení, která mohou blokovat jeden kanál a dva další ponechat pro potrubí. Používají se k míchání, uvolňování nebo výběru kapaliny. K dispozici jsou dva typy 3-cestných uzamykacích mechanismů:

Ty ve tvaru T jsou míchací zařízení, ve kterých jsou průchody uvnitř koule spojeny ve tvaru písmene T. U těles ve tvaru L je průtoková část podobná latinskému písmenu L., to znamená, že průchody jsou umístěny na pravé úhly. Změnou polohy rukojeti pomocí jednotky ve tvaru L lze průtok zastavit nebo nasměrovat jedním z opačných směrů. Na rozdíl od konvenčního kulového ventilu, podle speciál princip činnosti třícestného ventiluposledně jmenovaný je nutný k oddělení nebo urychlení přepravovaných kapalin a plynů.

Rozsah použití

Třícestné ventily průmyslového typu jsou integrovány do potrubních systémů pro míchání, separaci a změnu směru proudění pracovního média. Oblasti použití ventilu tento typ je prakticky neomezený. Takové jednotky jsou instalovány v potrubích a vzduchovodech:

• v chemických závodech, potravinářských závodech, ropných rafinériích k regulaci kapalných nebo plynných látek přepravovaných potrubím;
• ve ventilačních, vodovodních a topných systémech;
• v rozvodných sítích plynu.

Uzavírací a distribuční zařízení lze použít v potrubí pro dopravu různých médií:

• ropné produkty;
• kapalné a plynné uhlovodíky;
• pár;
• voda;
• plyn;
• olej;
• chemická činidla.

V závislosti na provozních podmínkách se volí požadovaný klimatický design výrobku a s ohledem na oblast použití je věnována pozornost vlastnostem jeho konstrukce a principu fungování.

Návrhové prvky

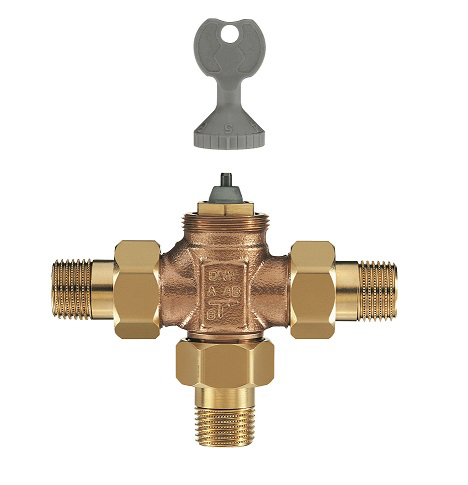

Třícestný ventil se vyznačuje přítomností tří průchozích kanálů v uzavíracím kulovém prvku v konstrukci. Další součásti 3cestné uzavírací a řídicí jednotky:

• pouzdro vyznačující se pevností a spolehlivostí;
• kryt, jehož upevnění se provádí pomocí přírubového spojení;
• nastavovací jednotka – skládá se z plunžru a dvojice sedlových částí;

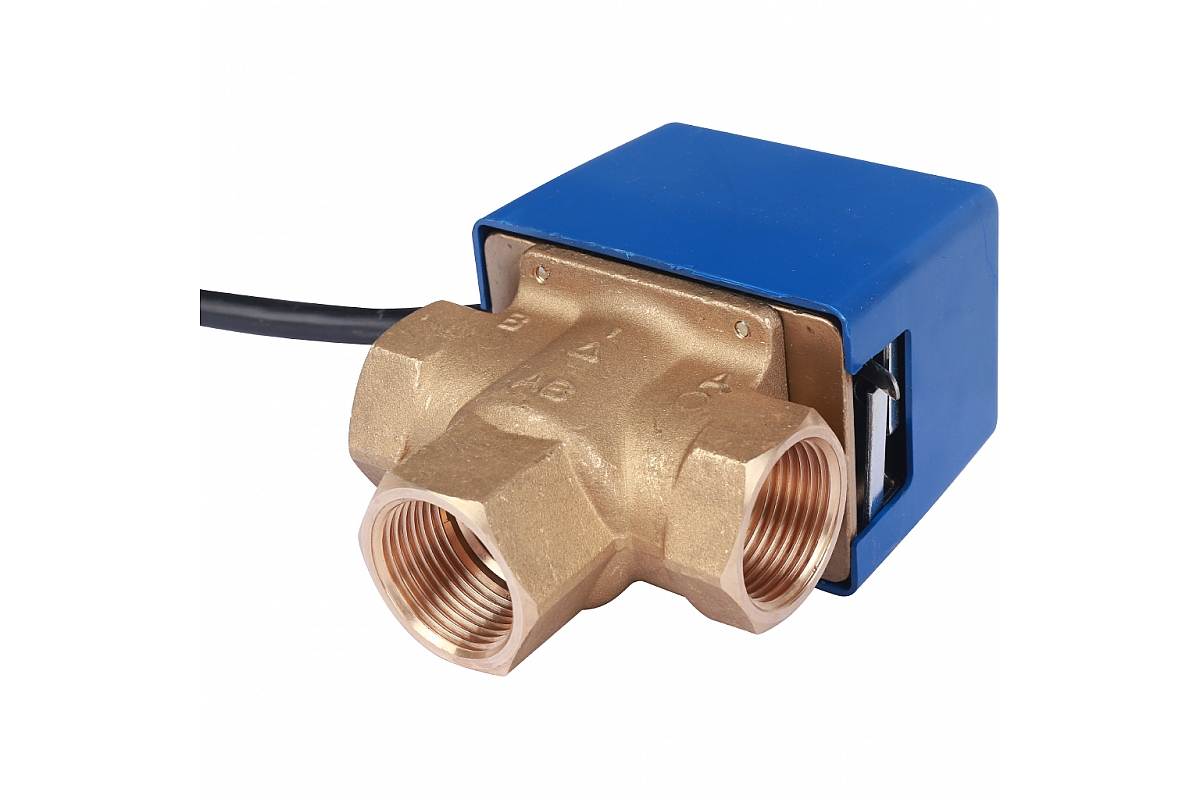

• pohon – membránový nebo elektrický;
• tyč – spojuje nastavovací jednotku a pohon.

Materiály pro výrobu konstrukčních dílů se liší. Tak, výroba Kryty a pouzdra jsou vyrobeny z nerezové oceli s legujícími přísadami, černé uhlíkové oceli nebo litiny. Aby bylo zajištěno, že spoje mezi díly jsou utěsněny a nehrozí riziko vniknutí pracovní kapaliny do prostředí, konstrukce ventilu je zajištěno utěsnění kontaktních míst těsněním a těsněním.

Jaký je princip činnosti třícestného ventilu

Ventil se ovládá otáčením táhla, které posouvá blokovací prvek. Jak ventil funguje spočívá v tom, že při otáčení klikou se otevře jedna trubka a zároveň se zablokuje průtok druhou trubkou. V důsledku toho je přesměrován tok pracovního prostředí.

Ve směšovacích strukturách je podle provozního principu zajištěno následující: dva porty otevřené pro vstup průtoku a jeden port pro výstup. Li provoz třícestného ventilu je v režimu míchání, pak se ve výchozí poloze tyče otevře první port a druhý se uzavře. Pokud rukojeť otočí tyč o 90°, první port se uzavře a druhý otevře. V důsledku toho je médium ze dvou různých větví potrubí střídavě směrováno do třetí. V systémech dělícího typu je princip fungování portů mírně odlišný: existuje vstupní port a dva výstupní porty. V závislosti na poloze uzavíracího prvku je kapalina nebo plyn směrován do prvního nebo druhého výstupního otvoru, to znamená, že vstupuje do různých větví potrubí.

Vlastnosti výběru

Výběr třícestného ventilu závisí na jeho účelu. Tento přístup je způsoben odlišnými principy činnosti směšovacího a separačního uzavíracího a regulačního zařízení. V důsledku toho existují rozdíly v návrhu uzlů. Kromě toho je třeba vzít v úvahu technologické parametry:

• objem vody, kterou může uzel propustit;
• jmenovitý vnitřní průměr průchozího otvoru;
• charakteristické konstrukční prvky pohonu;
• teplota a tlak (uvažují se pracovní a maximální přípustné hodnoty).

Správný výběr směšovacích a separačních trojcestných ventilů zlepší technologický výkon potrubního systému a zvýší životnost celé konstrukce.
