DIY raketový vařič z plynové láhve: Návod s fotografiemi
Jak si vyrobit raketový vařič z plynové láhve sami?
Princip činnosti
Navzdory skutečnosti, že proudová pec z plynové láhve je navržena poměrně jednoduše, její provoz je založen na pokročilých metodách získávání tepla spalováním paliva:
Vertikální potrubí v raketových kamnech od válce je instalováno nad topeništěm podle výkresu a je také izolováno. Proces pyrolýzy při spalování dřeva výrazně zvyšuje účinnost pece.
materiály
Chcete-li vyrobit raketový sporák vlastníma rukama, podle výkresu budete potřebovat následující materiály:
| Počet p / p | Jméno | Jednotka Měření | Číslo |
| 1 | Trubkový průřez Dn158 mm tloušťka stěny 4 mm | м | 0,8 |
| 2 | Trubkový průřez Dn127 mm tloušťka stěny 3,5 mm | м | 1,5 |
| 3 | Část trubky čtvercového průřezu 120×120 mm, tloušťka stěny 4 mm | м | 1 |
| 4 | Prázdná plynová láhev 50l | ks. | 2 |
| 5 | Ocelový plech | m² | 1 |
| 6 | Armatura | м | 1 |
| 7 | Perlit | kg | 2 |
| 8 | Průměr trubky pro komín 120 mm | м | 4 |
| 9 | azbestovou šňůrou | м | 1 |
| 10 | Basaltová vlna | m² | 1 |
Nástroje
Chcete-li pracovat na stavbě raketových kamen pro garáž vlastníma rukama, budete potřebovat sadu nástrojů a zařízení sestávající z:
Výrobní instrukce
Schéma a rozměry
Schéma raketového sporáku z plynové láhve
Příprava balónu

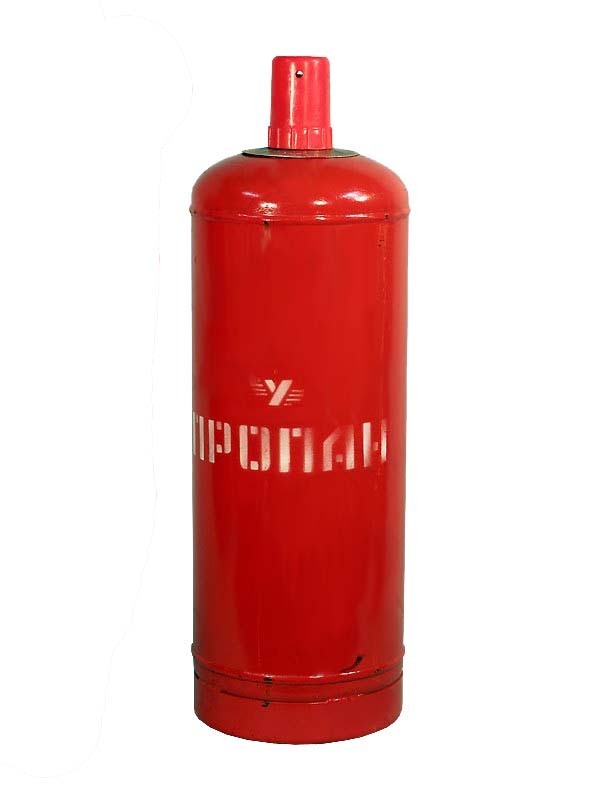

Jako polotovary pro výrobu raketového vařiče je lepší použít 50litrové dopravní propanové lahve. Jejich výška je 85 cm, průměr je 30 cm.
Raketová kamna vyrobená z plynové láhve této velikosti budou schopna efektivně spalovat palivo a vytápět místnost až do 50 m². Kromě toho jsou takové nádoby poměrně často používány v každodenním životě, takže najít produkty, které dosáhly konce své životnosti, nebude obtížné.
I když se plynová láhev dlouho nepoužívala, malé množství látky uvnitř zůstává. Pokus o řezání bez předchozí přípravy může mít za následek tragédii. Aby se zabránilo detonaci během řezání, je třeba na obou nádobách provést následující manipulace:
- odšroubujte ventily, abyste uvolnili hrdla válců;
- nechte 2-3 dny, dokud se zbytek plynné směsi neodpaří;
- nalijte do nich vodu a nechte je v této poloze jeden den;
- slijte vodu a nechte uschnout.
Taková příprava umožní, aby byly nádoby zcela zbaveny plynu, čímž se eliminuje jakákoli možnost výbuchu.
Etapy práce
Další práce na konstrukci proudové pece z plynové láhve podle výkresu by měly být prováděny v následujícím pořadí:
Vykořisťování
Kamna tohoto typu, jako každý generátor tepla s horním spalováním, pracují s maximálním tepelným výkonem pouze s dobře vytopeným komínem. Proto před naložením hlavní části paliva do spalovací komory musí zařízení:
Jako palivo pro taková kamna lze použít pouze suché dřevo, protože výskyt nadměrné vlhkosti při spalování vlhkého dřeva může vyvolat zpětný tah a stát se překážkou pro vytvoření teploty nezbytné pro zahájení procesu pyrolýzy.
Pro zajištění bezpečnosti uživatelů během provozu je třeba dodržovat následující pravidla:
- K podpalování nepoužívejte kapalná paliva a nepřidávejte je do kamen během spalování;
- vyvarujte se kontaktu nechráněných částí těla s povrchy kamen, protože válce a jiné kovové části se během spalování velmi zahřejí;
- Umístění zařízení v blízkosti hořlavých povrchů je zakázáno;
- čistěte komín alespoň jednou týdně, nejlépe po každém použití zařízení.
Výkon
Raketový vařič vyrobený z plynové láhve je účinným zařízením pro vytápění malých technických místností. Takové zařízení si můžete vyrobit sami. Plynové lahve jsou vyrobeny z vysoce kvalitní slitiny oceli, odolné vůči vysokým teplotám a korozi. Proto bude takový sporák schopen sloužit po dlouhou dobu a proces jeho výroby nebude trvat dlouho.
