El třícestného ventilu

Třícestný ventil je důležitou součástí uzavíracích a regulačních ventilů. Jeho konstrukční jednoduchost a spolehlivost zajistily široké použití v inženýrských potrubních systémech různých typů. V následujícím textu bude pro stručnost třícestný ventil někdy nazýván jednoduše ventil.

Aplikace třícestných ventilů jsou ilustrovány následujícím neúplným seznamem:

energeticky účinné topné systémy, ve kterých kohoutek hraje roli regulátoru tepelného výkonu;
víceokruhové topné systémy, ve kterých kohoutky umožňují stabilizaci teplot radiátorů;
systémy zásobování teplou vodou včetně bojlerů;
plynovody a fontánové systémy, ve kterých jsou před tlakoměry instalovány kohouty a zajišťují bezpečný provoz.

Třícestný ventil, typy

Typy třícestných ventilů lze klasifikovat podle následujících charakteristik:

podle funkčního účelu;
podle konstrukce uzávěrového zařízení;
o navrhování potrubí napojujících se na vstupní a výstupní potrubí;
podle typu ovládání.

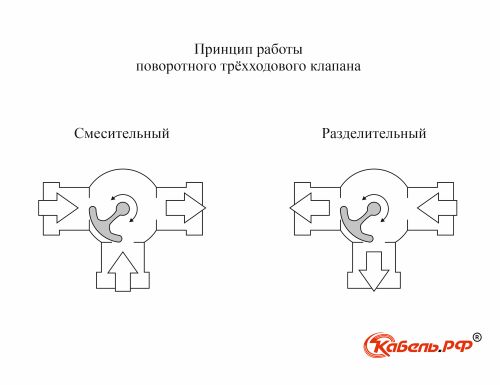

Funkční účel

Míchání: kapalina je dodávána dvěma přívodními trubkami a vypouštěna jednou. Jedná se například o směšovač teplé a studené vody pro regulaci teploty výstupního proudu.

Distribuce: kapalina je dodávána jedním potrubím a vypouštěna dvěma. Jedná se například o regulaci distribuce chladiva mezi dva spotřebitele tepelné energie.

Design závěrky

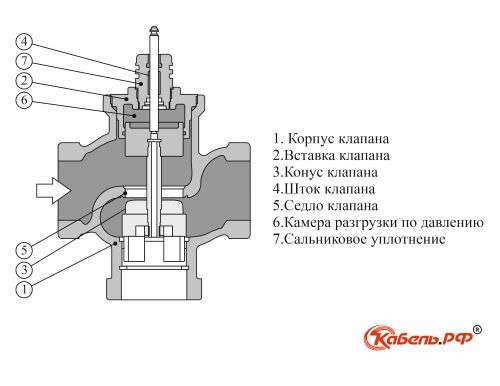

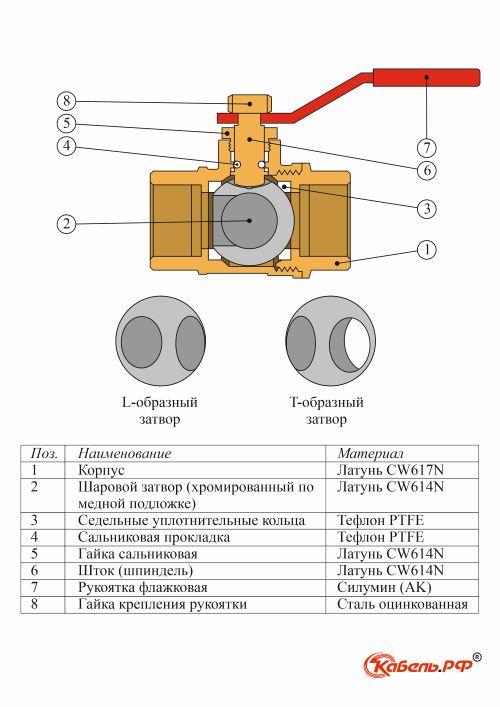

Ventil může být kulový (otočný typ), kónický nebo válcový (typ s kuželkou).

Typy 3-cestných ventilů s kuželkovým ventilem jsou podstatně složitější než rotační kulové ventily. Používají se zpravidla v potrubních systémech s automatickým řízením.

Pro různé podmínky instalace jsou spojovací prvky potrubí k síti vyráběny:

spojka;
přírubový;
tsapkovými;
pro svařování;
montážní konec.

Typ řízení

manuál;
elektrický pohon;
pneumatický pohon.

K ovládání jeřábů se obvykle používají elektrické nebo pneumatické pohony.

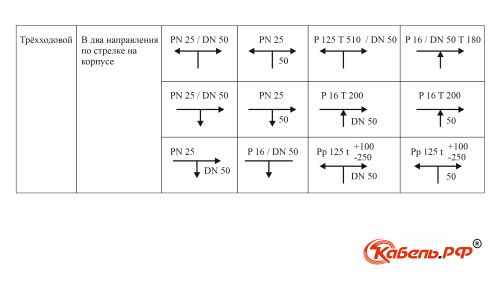

Třícestný ventil, označení

Třícestný ventil, označení (značky třícestných ventilů) se vyrábí v souladu s požadavky na označování potrubních armatur GOST 4666-2015.

Hlavní parametry uvedené na těle ventilu (v následujícím pořadí):

jmenovitá světlost DN. Například – DN 80, ale 80 bez písmen vpředu je přijatelné. Pro různé jmenovité světlosti spojovacího potrubí se jmenovitá světlost přívodního a výstupního potrubí uvádí zlomkem, například DN 80/DN 100 nebo 80/100;
jmenovitý tlak PN. Například PN 100 nebo PN 100/PN 40, pokud je vstupní a výstupní potrubí navrženo pro různé jmenovité tlaky;
směr přívodu pracovního média do kohoutku je označen šipkou v jeho různých konfiguracích;
nejvyšší přípustná teplota nebo rozsah přípustných teplot pracovního média t, případně návrhová teplota T;
pracovní tlak P_p nebo návrhový tlak P .

Další informace o třícestném ventilu mohou být umístěny na štítku připevněném k ventilu. Podrobnější informace o značení naleznete v GOST 4666-2015.

Třícestný ventil, charakteristika

Mezi hlavní patří následující:

jmenovité průměry trubek;
šířka pásma;
pracovní tlak;
maximální přípustná teplota;
třída těsnosti;
životnost ve spínacích cyklech;
typ připojení se vstupním a výstupním potrubím.

Tyto vlastnosti jsou přísně regulovány GOST.
