Hlavní distribuční deska neboli MDB je klíčovým článkem v nízkonapěťovém napájecím systému. Na tom závisí výkon celého systému zásobování energií zařízení.

Hlavní rozvaděč je technicky složité zařízení, jehož spolehlivost závisí na komponentech použitých v zařízení a kvalitě montáže, kterou zajišťují vysoce kvalifikovaní specialisté a dostupnost profesionálního vybavení.

• Nejen aktuální úkoly, ale i perspektivy rozvoje podniku. Zařízení této třídy je navrženo pro dlouhou životnost a při navrhování zařízení je nutné vzít v úvahu možné zvýšení počtu spotřebitelů, změny schémat napájení a zavádění energeticky úsporných zařízení.
• Bezpečnost. Zařízení musí zajistit bezporuchový provoz a bezpečnost obsluhy.
• Snadná údržba. Tato třída zařízení je klasifikována jako výrobky s pravidelnou údržbou. Běžná údržba se provádí odpojením spotřebičů od elektrické sítě a při projektování zařízení je nutné zajistit minimální dobu potřebnou pro obsluhu zařízení.

Naše společnost provádí návrh, výrobu a zprovoznění hlavních rozvaděčů s použitím komponent předních světových výrobců. Specialisté naší společnosti vám pomohou navrhnout a vyrobit potřebné vybavení.

<b>Co je GRSh?</b>

Samotný název – Main Distribution Board (MDB) – definuje funkční účel tohoto zařízení. Je to klíčový článek v nízkonapěťovém napájecím systému. Na tom závisí provozuschopnost celého napájecího systému zařízení:

• Poskytuje ochranu výkonového transformátoru a odchozích silových vedení, je-li to nutné, v abnormálních podmínkách a lze jej použít k řízení zátěží.
• Zajišťuje nepřetržité napájení objektu. Automaticky přepne spotřebiče (pokud je k dispozici ATS) na záložní zdroj v případě výpadku napájení a po obnovení napájení se vrátí do původního stavu.

Umístění tohoto zařízení v síti a jeho funkční vlastnosti určují zvýšené požadavky na toto zařízení:

• Stínění musí odolat vysokým zkratovým proudům. Konstrukce stínění a složení zařízení musí zajistit spolehlivý provoz za podmínek zkratu.
• V nouzových situacích spojených se zkraty na sekundárních kabelových vedeních a elektrických přijímačích musí jističe hlavního rozvaděče „poskytnout příležitost“ ovládat níže uvedené jističe.
• Štít musí být vybaven automatickým systémem rezervního vstupu, který spolehlivě funguje v jakýchkoli nouzových situacích.

• Zařízení pro sledování parametrů elektrické energie a signalizaci musí zajistit sběr a dálkový přenos všech klíčových parametrů elektrické energie. Tyto parametry by měly být dostatečné pro přesné určení provozních režimů zařízení a určení povahy abnormálních situací.
• Hlavní rozvaděč musí být navržen tak, aby měl dlouhou životnost a měl „potenciál modernizace a rozšíření“.

Podle regulační dokumentace je GRSh nízkonapěťové kompletní zařízení, které obsahuje zařízení, které poskytuje možnost vstupu a distribuce elektrické energie, jakož i řízení a ochranu odchozích rozvodů a skupinových elektrických obvodů v průmyslových zařízeních, v obytných nebo veřejných budovách.

• GOST R 51321.1-2007 Kompletní nízkonapěťová distribuční a řídicí zařízení. Část 1. Zařízení testovaná zcela nebo částečně. Obecné technické požadavky a zkušební metody.
• Pravidla elektrické instalace PUE.
• Pravidla pro technický provoz elektroinstalací spotřebitelů (PTEEP).

<b>Složení hlavního rozvaděče</b>

Podle regulačních požadavků na hlavní rozvaděče musí být zařízení v nich obsažené umístěno ve formě odpovídajících funkčních bloků umístěných v jednom nebo několika panelech.

Funkční blok – jedná se o součást propojených zařízení hlavního rozvaděče, zajišťující výkon určitých funkcí, přičemž přístroje mohou být umístěny v různých panelech hlavního rozvaděče.

Hlavní funkční bloky obsažené v zařízení

Vstupní blok – Funkční blok, kterým je elektrická energie přiváděna do hlavního rozvaděče a obsahuje spínací a ochranná zařízení (obvykle jsou kombinovaná), nazývaná vstupní nebo hlavní zařízení. Součástí bloku je i část objemu hlavního rozvaděče a konstrukční prvky určené k umístění, upevnění a připojení ke vstupním zařízením vodičů napájecí sítě. Ve většině případů musí vstupní blok zajistit viditelné přerušení hlavních elektrických obvodů.

Automatická záložní jednotka pro přepínání napájení (AVR) – Funkční celek, který zajišťuje automatické přepínání napájení spotřebičů připojených do vzájemně redundantních napájecích obvodů na záložní vstup síťového napájení nebo na nouzový vstup napájení z dieselagregátu při odpojení síťových vstupů napájení.

Základní možnosti pro konstrukci systémů automatického rezervního vstupu

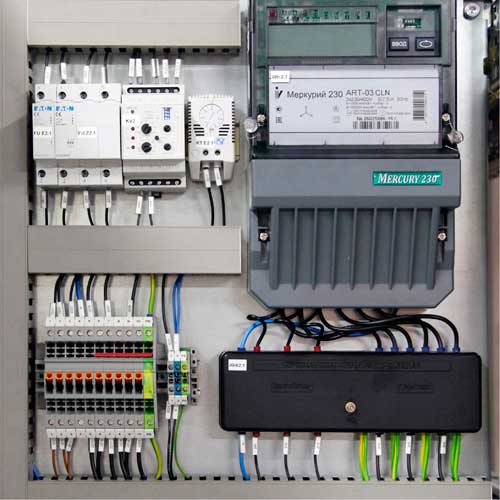

Jednotka měření elektřiny — Funkční celek obsahující elektroměr, proudové transformátory a testovací adaptérovou skříň určenou pro připojení kontrolních měřicích přístrojů nebo kontrolního měřiče.

Distribuční blok — Funkční blok obsahující ochranná a spínací zařízení pro rozvodné a skupinové obvody a zahrnuje část objemu hlavního rozvaděče a konstrukční prvky určené pro umístění, upevnění a připojení vodičů vývodových vedení.

Kompenzační jednotka jalového výkonu — Funkční jednotka určená ke zvýšení účiníku cos(ph) elektrických instalací průmyslových podniků a distribučních sítí a také k jeho automatickému udržování na dané úrovni (cos(ph) ne nižší než 0,94).

<b>Jak je uspořádán hlavní rozvaděč?</b>

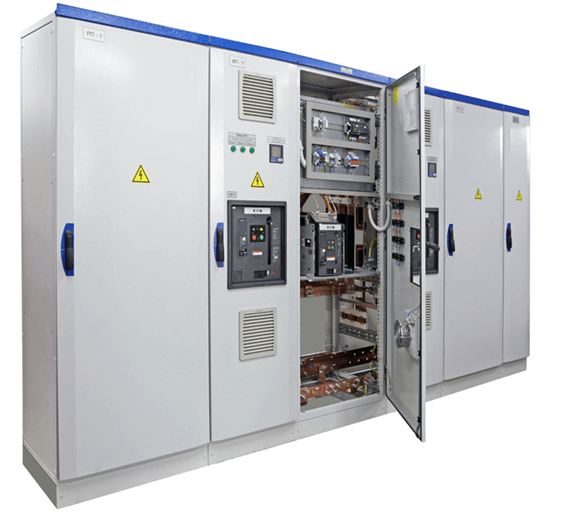

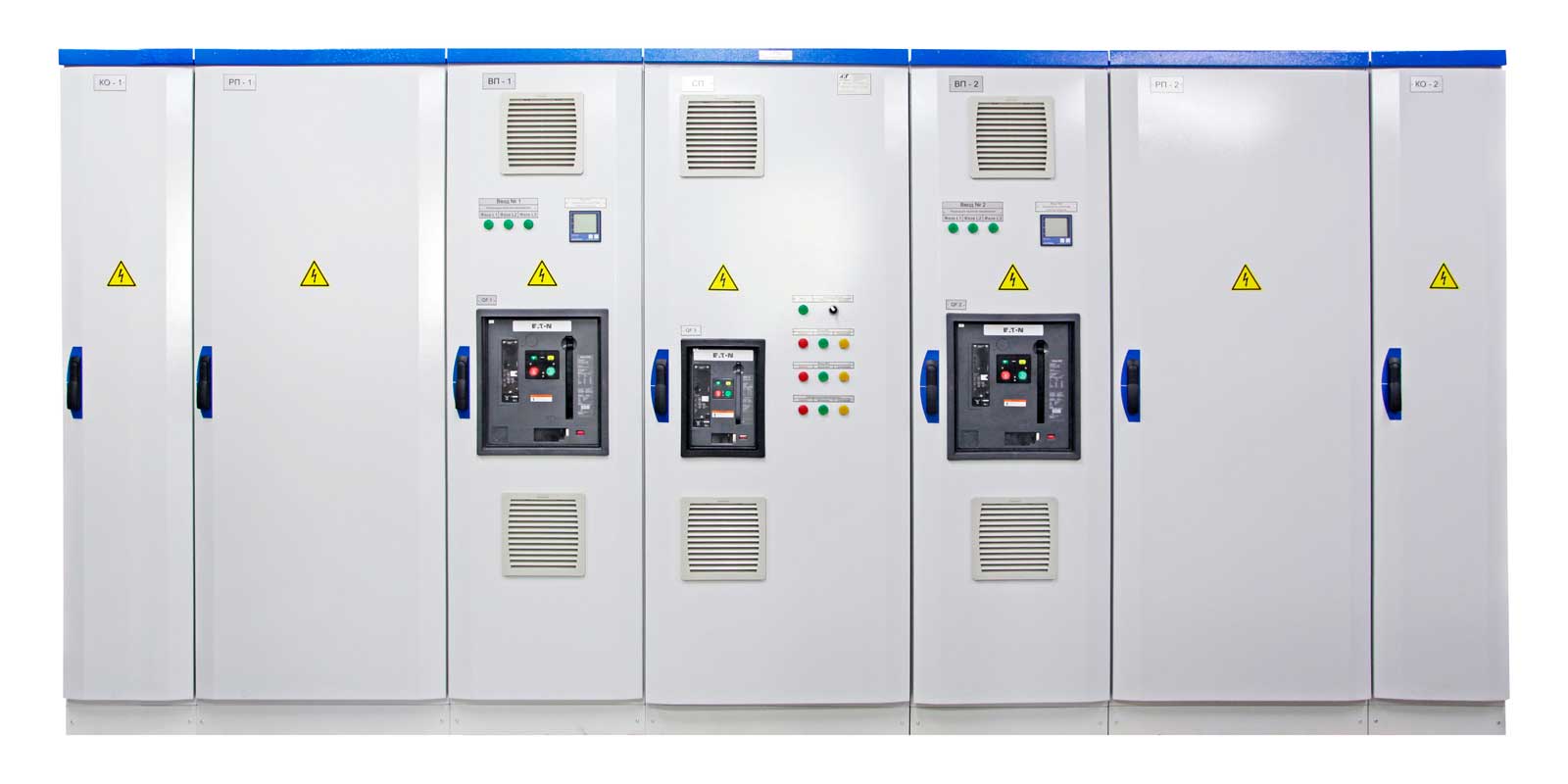

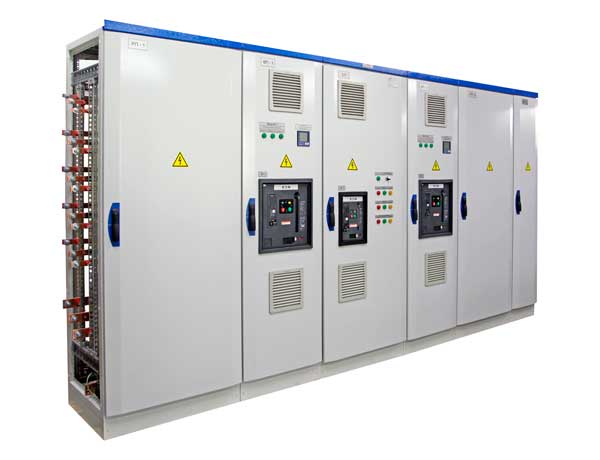

Hlavní rozvaděče se obvykle skládají z jednotlivých panelů pro jednoduchou i dvojitou obsluhu. Každý panel je svařovaná kovová konstrukce z ohýbaných ocelových profilů, uvnitř které je umístěno zařízení hlavního a pomocného okruhu.

Vstup může být buď shora, nebo zdola. Výstup lze provádět buď přes sekce, ve kterých jsou zařízení instalována, nebo přes speciální sekce (kabelové oddíly).

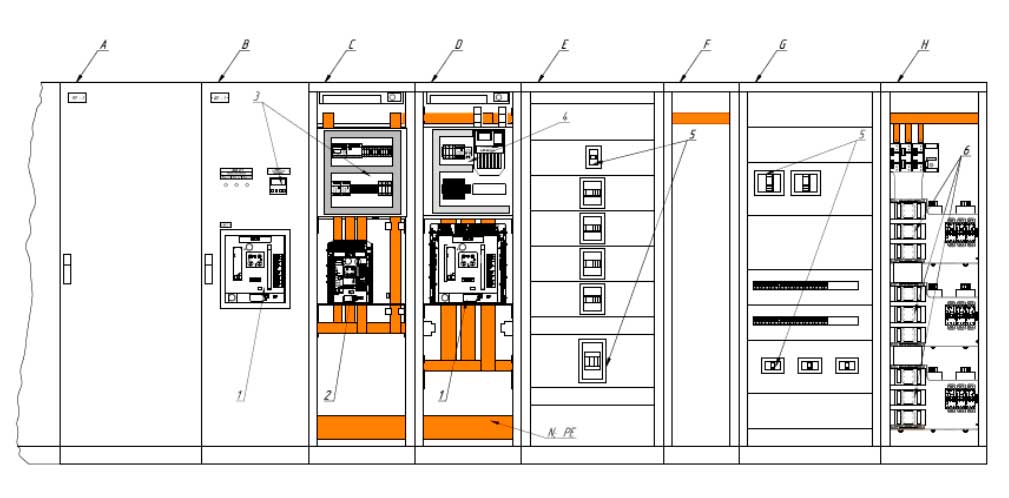

Příklad stavby hlavního rozvaděče s kompenzační jednotkou jalového výkonu

Složení panelů zařízení:

Hlavní funkční bloky zařízení:

Jednou z vlastností zařízení této třídy je umístění v blízkosti výkonových transformátorů, vstup a rozvod velkých elektrických výkonů a v důsledku toho velké jmenovité proudy zařízení a vysoké výpočtové zkratové proudy. Všechny panely obsažené v hlavním rozvaděči nebo vícepanelovém vstupně-rozvaděči jsou postaveny na společném systému přípojnic s přihlédnutím k těmto faktorům.

Přibližné hlavní parametry hlavního rozvaděče <br />

*Hodnota těchto parametrů závisí na mnoha faktorech. Určeno individuálně.

• Propustnost v normálním provozním režimu – teplota přípojnice nesmí překročit mezní hodnoty uvedené v regulační dokumentaci jak při jmenovitých proudech, tak při přetížení v době potřebné pro činnost ochranného zařízení.
• Zachovat provozuschopnost při překročení vnitřní teploty Zařízení, když zařízení pracuje v nouzovém režimu – například když je odpojen jeden ze síťových vstupů zařízení a veškeré napájení je napájeno z jednoho napájecího vstupu.
• Mít dostatečnou mechanickou pevnost. Přípojnice musí odolat tepelnému a mechanickému zatížení, ke kterému dochází při zkratu. Těchto požadavků je dosaženo kombinací průřezu přípojnice, umístění přípojnice v zařízení, počtu, typů a kvality držáků přípojnic (připojovacích bodů přípojnic) a typu dělení zařízení.

Pro ochranu obsluhy před náhodným dotykem živých částí a pro zamezení přenosu pevných cizích částic z jedné rozváděčové jednotky do druhé mohou být zařízení opatřena rozdělením vnitřního objemu speciálními (sekčními) přepážkami na samostatné oddíly – tzv. vnitřní dělení.
