TOP 10 nejlepších oběhových čerpadel – recenze

V minulém článku jsem se dotkl tématu trhu čerpací techniky a trendů jejího vývoje.

V předvečer topné sezóny vám povím o oběhová čerpadla A dovolte mi, abych si hned udělal výhradu, že mluvíme o domácích spotřebičích s mokrým rotorem a o hydraulice se nebudu moc rozepisovat. Vše popsané níže je relevantní pro čerpadla, která skutečně vykazují své vlastnosti. Mohu být zodpovědný za pumpy Pumpman a Taifu. Z prémiového segmentu všechna čerpadla ukázala své vlastnosti. Z ekonomického segmentu poskytuje deklarované vlastnosti pouze 30 %. Bohužel i slavné značky objednávají z různých továren a nemohou sledovat kvalitu a nikdo netestuje. Proč se zase rozčilovat? Například třetí nejprodávanější ekonomická značka v Ruské federaci vyrábí pouze 2,4 metru tlaku místo udávaných 4 metrů a není na ní žádné uzemnění, ale zkontroloval jsem pouze čerpadlo z jedné z 8 továren, ze kterých objednávka.

Pokud máte rádi nadměrnou spotřebu paliva a jste připraveni měnit čerpadlo každý rok a výměník tepla každé 2-3 roky, pak následující informace asi 7 metrová stoupačka a opotřebované sklo bude pro vás nadbytečný.

Principy výběru. Výpočty.

LL V komentářích dám odkaz na kalkulačku

Dříve jsme se podívali na to, jak vybrat čerpadlo na základě jeho pracovního bodu, tzn. výkon a tlak, princip je podobný jako u oběhových čerpadel tzn. opět hledáme tlak a průtok, ale s výhradami.

Výběr provedeme pomocí konvenčního uzavřeného systému s delta 20 s rozdílem teplot v přívodním a vratném potrubí 20 stupňů tzn. voda z bojleru odešla 90 stupňů a vrátila se 70 stupňů.

Velký rozdíl mezi teplotou přívodu a zpátečky roztrhne výměník tepla kotle. Pokud je rozdíl 10 stupňů a ne 20, čerpadlo bude muset pohánět vodu kotlem ne 5-7krát za hodinu, ale 10-12krát, tj. marnotratnost na pumpě.

Oběhová čerpadla jsou určena pro cirkulaci chladiva v topných systémech, podlahovém vytápění a klimatizaci, tzn. jejich úkolem je zajistit, aby chladicí kapalina (voda nebo glykol) „odváděla teplo“. výměníku tepla kotle a převedena do topné spotřebiče radiátory. Z toho vyplývá, že produktivita závisí na výkonu kotle.

To je způsobeno tím, že voda má specifickou tepelnou kapacitu, tzn. 1 kg vody dokáže přenést přesně stanovené množství energie teplo za jednotku času při daném teplotním rozdílu.

Měrná tepelná kapacita vody 1,16 Wh/(kg*K) v rozmezí teplot 0-100 C.

spotřeba рvýpočetní výkon = výkon kotle/23,26(měrná tepelná kapacita * teplotní rozdíl)

Například kotel o výkonu 28 kW, což znamená, že pro radiátorové vytápění budeme potřebovat cirkulovat 1,2 m3/h nebo 1200 litrů vody za hodinu (200 litrový systém? To znamená, že bude cirkulovat 6x za hodinu)

Pro glykoly v průměru +30 %.

Nyní musíte zjistit požadovaný tlak. V tom je zásadní rozdíl od ostatních lodiček a místo, kde se udeřit do hlavy.

Čerpadlo pracuje v uzavřeném systému a je hluboce ovlivněno atmosférickým tlakem a gravitace je jeho přítel. Sloupec vratné vody tlačí na sloupec přívodní vody.

Existují otevřené topné systémy. Oběhové čerpadlo není instalováno v otevřených systémech! Pro provoz takových systémů potřebujete tzv urychlovací stoupačka s výškou minimálně 7 metrů a průměrem minimálně 63 mm!(50 mm po vnitřní straně)

Pokud máte nahoře v domě otevřenou nádrž a domem vede velká trubka, tak máte o něco více než 49.5 cm a místo pumpy budou fungovat fyzikální zákony.

Jak to funguje? Představte si dva vykosťovač sloupce vody různých teplot (například 70 a 90 stupňů), nyní mezi ně vložíme dva propojky a vidíme, že voda začíná pomalu cirkulovat. To se děje kvůli různé hustoty různé hmotnosti kapaliny, tj. dva stejné sloupce vody při různých teplotách váží odlišně.

Jaká je nevýhoda? Funguje to taaaak pomalu, účinnost je těsně pod podezdívku, na půdě je obrovská otevřená nádrž s vařící vodou a stále je potřeba hlídat hladinu vody.

Co je to plus? K vytápění nepotřebujete elektřinu.

Tlak v oběhovém čerpadle je potřebný pouze k překonání odporu systému těch. Na počtu pater budovy nezáleží. Pokud někdo říká, že 3 patra znamenají čerpadlo 32/8, tak pošle takového specialistu.

A nám musíte vypočítat odpor nejdelší smyčky (trubky také nechtějí pracovat a mají drsnost a ohyby). Například máme dům 6*8 na dvou podlažích a můžeme udělat několik možností zapojení:

1) s jednou trubkou všechna dvě patra po obvodu = (6+6+8+8)*2 = 56 metrů trubky

2) samostatný okruh přes hydrostrek na každém patře. Zde bude muset čerpadlo překonat odpor pouhých 28 metrů potrubí.

A pokud to uděláte správně a nastavíte si okruhy pro všechny místnosti, kde by měly být různé teploty, tak to zvládne i to nejslabší čerpadlo. Koupelna, kuchyně, šatna, ložnice, systém ohřevu sněhu, systém sušení rukavic vyžadují různé teploty.

Pokud se zeptáte, řeknu vám o automatizaci samostatně.

Tlak čerpadla = odpor potrubí* délka největší smyčky + 20 % kohoutků nebo + 50 % v případě směšovače/termohydraulického rozdělovače + 120 % v případě všech dohromady ztráty na kotli, radiátorech, armaturách atd.

Pokud počítáte v Pa, vydělte 10 000

Pro glykoly +30%

Našli jsme tedy provozní bod, tzn. tlak a průtok. Čerpadlo je zvoleno při druhé rychlosti.

Časté chyby

Zúžení průměru potrubí. Nedělej to.

Pokud je čerpadlo 25, pak je potrubí 32 s vnitřním průchodem 25 mm.

Je to dáno tím, že každým průměrem můžeme protlačit přesně definovaný objem kapaliny Jinak to dopadne jako v tom filmu.

Pokud je průměr potrubí zúžený, pak jsou pravděpodobné dva výsledky:

1) Pískání, hučení, vibrace. Oběhové čerpadlo s mokrým rotorem pracuje tiše!

Pokud překročíte rychlost proudění 1,5 m/s, dostanete koncert varhanní hudby z Dzhamshutu. I když to spíš připomíná zvuky v břiše velryby, nebo někdy kočky se skřípnutými chelicerami.

Je lepší udržovat rychlost v rozmezí 0,7-1 m/s.

Průměr potrubí = odmocnina (354 * průtok) / 0,7 (požadovaná rychlost)

Například odmocnina z (354*1,2)/0,7 = 24,6 mm

2) Porucha čerpadla. Bobby zemřel.

Čerpadlo bude pumpovat a nedostane zpětný výběr, tj. Sikhifovova práce.

Bohužel se chudák přehřeje a zemře.

Čerpadlo se zahřeje i na studeném systému, typový štítek zežloutne a roztaví se a pak se spálí vinutí

Pečlivě zkontrolujte vnitřní průchod armatur PPR! Průchod by měl být jako mosazná vložka! Mnoho výrobců zužuje průchod a velmi dlouho budete hledat příčinu pískání.

Jednou jsem strávil dva dny hledáním dvou 32*1″ PPR spojek, jejichž vnitřní průchod se ukázal být 15 mm.

Nesprávný výběr materiálů

Materiály musí být korozivzdorné nebo nekorozivní.

Pokud máte například ocelové radiátory, musí mít potrubí ochrannou vrstvu proti kyslíku, jinak se v systému bude neustále objevovat aktivní kyslík a rez zabije čerpadlo a kotel.

Propláchnutí systému

Po sestavení systému uvnitř zůstávají kousky lnu, vodní kámen z radiátorů, hobliny z armatur a prostě špína a prach. Po sestavení Nezapomeňte systém dvakrát propláchnout!

Pokud máte ve svém systému nainstalovaný filtr, znamená to, že instalační technik byl příliš líný systém propláchnout a okamžitě jej natlakoval. Proč strávit celý den, když se můžete vrátit vyměnit filtr a čerpadlo za rok?

V topném systému by neměly být žádné filtry!

Filtr se zanese nečistotami a bude neustále vytvářet nadměrný hydraulický odpor.

Šikmý filtr je vynálezem líného montéra!

Nemluvíme o speciálních odvzdušňovačích a usazovací nádrži v hydraulickém šípu.

Nepřipravená chladicí kapalina

To je pohroma a smrt oběhových čerpadel. Konstrukce oběhového čerpadla je jednoduchá.

Je to sklenice! Ve kterém se rotor otáčí a ložiska tohoto rotoru jsou mazána proudící kapalinou. Chladicí kapalina je mazivo pro ložiska čerpadla s mokrým rotorem!

Chladicí kapalina může být voda nebo nemrznoucí směs na bázi propylenglykolu a etylenglykolu.

Co byste měli vědět o glykolech:

1) Předávají méně tepla tzn. měrná tepelná kapacita je nižší. Výkon čerpadla +30 %

2) Jsou viskóznější a při zmrazení se mění na gelové kuličky. Hlava čerpadla + 30 %

3) Ethylenglykol je jedovatý a má vysokou tekutost tzn. Do roka vaše sklo určitě vyteče a vypaří se. Děti a domácí mazlíčci to pocítí na svém zdraví.

Pro obytné prostory zvolte propylenglykol.

4) Obsahují přísady. To jsou úžasné doplňky! Proti pěnění, antikorozní, antibakteriální! ALE mají datum spotřeby Tj. za pět let vysrážejí a zničí ložiska čerpadla a ucpou výměník kotle. Nezapomeňte včas vyměnit glykoly! Mají datum spotřeby! Nejezte z podlahy ani nezkoušejte konzervy s prošlou dobou použitelnosti.

Obvykle Chladicí kapalinou je voda. Voda musí být speciálně připravena těch. co nejměkčí a s minimální mineralizací, ideálně destilát, ale v některých regionech s měkkou vodou (Petrohrad – Ladožská voda, kromě Krasnoe Selo) stačí nechat projít reverzní osmózou. Nevylévejte vodu z louže! Přece si do oblíbeného auta místo oleje nedáš oslí moč, že ne? Co s nečistotami místo mazání při sexu? Nebudeš, že?

Pokud používáte neupravenou vodu, přeplatíte palivo, zabijete ložiska čerpadla a ucpete výměník kotle!

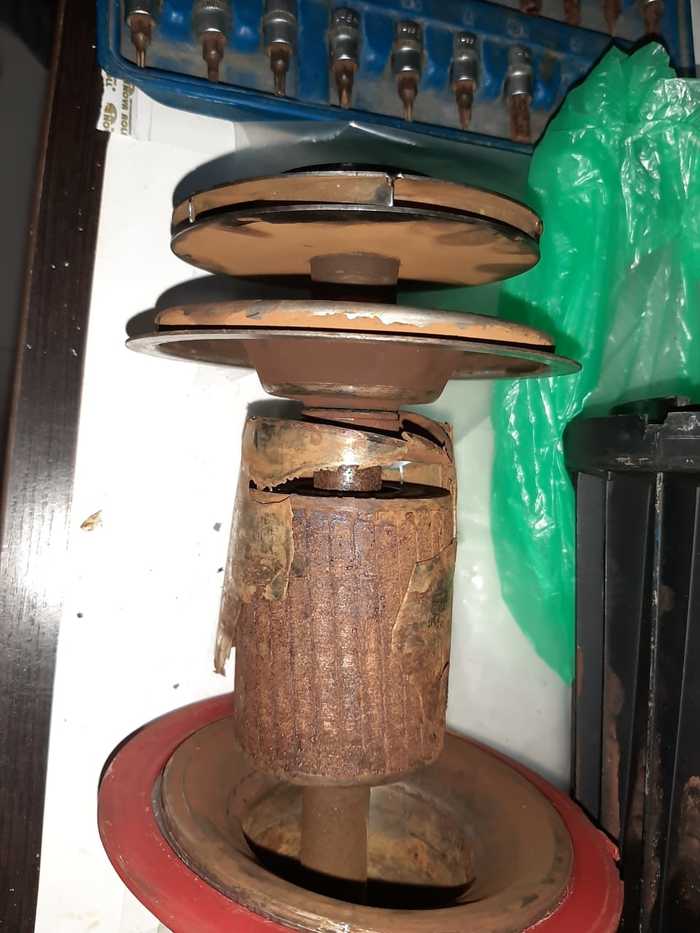

Příklady čerpadel, která byla použita se znečištěnou chladicí kapalinou:

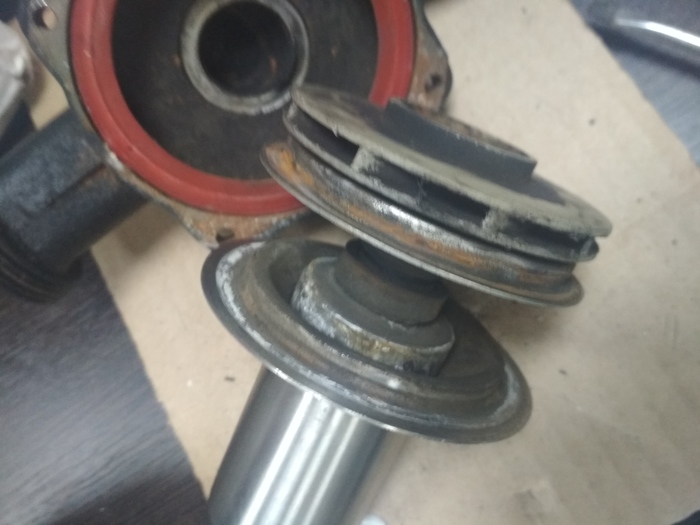

Na druhé fotce bylo sklo dokonce opotřebované. Snili jste někdy o tom, že by o vás řekli „vymazali sklo“?

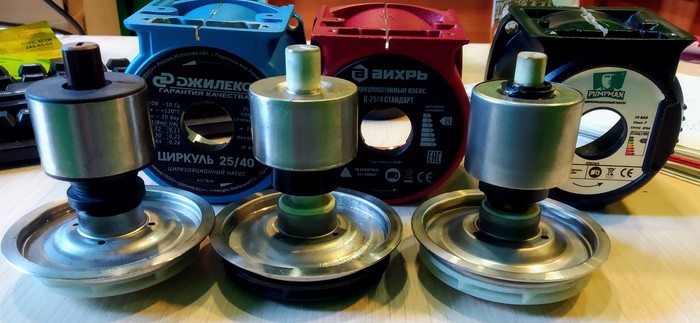

A takhle vypadá rotor zdravého kuřáka!

I když někteří výrobci ho mají velmi malý, nebo dokonce plastový!

Zeptejte se na své otázky v komentářích a řekněte mi, o čem psát v příštím příspěvku.

Srovnání oběhu různých značek?

Jaké vrtné čerpadlo vybrat a čím se liší?

Kde lze instalovat pomocná čerpadla?

Systémy automatizace zásobování vodou?

S pozdravem MKI, Váš KotKaliban.

Psal a fotografoval tlapami.

K uspořádání topného systému v soukromém domě se používá čerpací zařízení. Jsou instalována oběhová čerpadla. Jsou považovány za klíčovou součást systému, protože nastavují průtok a tlak vody, který je udržován na požadované úrovni.

Instalace zařízení zajišťuje nepřetržitý provoz uzavřeného topného systému, šetří energii a eliminuje poruchy. Mezi výhody jednotek patří vysoká účinnost, kompaktnost, snadná instalace a odolnost. Zařízení je levné a široce dostupné.

Jak vybrat oběhové čerpadlo pro vytápění soukromého domu

K výběru čerpacího zařízení je třeba přistupovat zodpovědně. Je třeba vzít v úvahu řadu vlastností:

• Výkon. Určuje, kolik objemu dopravovaného média se přečerpá za minutu. Závisí na odhadovaném zatížení sítě a vstupní a výstupní teplotě.
• Funkční. Je lepší vybrat modely s možností nastavení intenzity čerpání, ochrany před nadměrným ohřevem a suchým provozem. Displej zobrazuje stav tepelného nosiče. Ukazuje nesprávnou činnost, když k ní dojde.
• Výška zdvihu. Určuje tlak vody. Při výpočtu se bere průměrná hodnota. Na 10 m délky potrubí je potřeba 0,6 m tlaku.
• Rozměry a způsob instalace. Modely se vyrábí v kompaktním provedení – je možné je instalovat do kuchyně i sprchového koutu.
• Napájení. Při nákupu vybavení pro jednopodlažní letní dům bude stačit 1–40 W. Pokud se musíte vypořádat se složitějšími strukturami, pak stojí za to zakoupit modely s výkonem 50 až 100 W nebo více.

Při výběru se bere v úvahu ukazatel přípustné teploty. Jeho hodnota může dosáhnout +130°C.

č. 1: Oběhové čerpadlo Maxpump UPS 25/4-180

Model se vyznačuje spolehlivostí a výkonem 71 W. Zařízení pracuje stabilně a maximální tlak je 4 ms průtokem 3 m³/hod. Jednotka dopravuje ohřátou vodu systémem.

Oběžné kolo je vyrobeno z technického polymeru – odolává vysokým teplotám až +110°C. Montáž lze provést rychle a snadno díky závitu a odnímatelnému průměru 1½”. Při výrobě části těla je použita litina. To zajišťuje:

• Spolehlivost.
• Trvanlivost.
• Odolnost vůči zatížení.

Čerpadlo může pracovat ve 3 režimech. To umožňuje upravit provoz na základě charakteristik topného systému. Díky montážní délce 180 mm a třídě ochrany IP44/B se model pohodlně používá. Vyznačuje se zvýšenou bezpečností.

Cena: ≈ 100 BYN

č. 2: Oběhové čerpadlo Omnigena OMIS 25-40/180

Model je ekonomický. Jeho kapacita dosahuje 45 l/m a výška přívodu vody je 4 m. Poměr cena/výkon činí čerpadlo oblíbenou volbou. Je vhodný pro malé a jednopodlažní budovy. Je možné pracovat ve 3 režimech. Hlavním účelem je vytvořit tlak pro pohyb vody v nezávislých topných sítích, které jsou součástí:

• Obytné budovy.
• Chatky.
• Malé průmyslové prostory.

Doporučuje se instalace na vratné potrubí. Kulové kohouty musí být instalovány před a za čerpadlem. Díky tomu bude možné jej kdykoli vyjmout bez vypouštění topného systému. Rychlost otáčení lze regulovat během používání. Jednotka funguje bez generování zbytečného hluku. Snadná instalace je zajištěna standardními instalačními parametry potrubí.

Cena: ≈ 151 BYN

č. 3: Oběhové čerpadlo Greenpump LPS 25-40/180

Jednotka je vhodná pro vytváření tlaku pro průtok vody v průmyslových prostorách, bytových domech, chatách a chalupách. Mezi pozitivní aspekty modelu patří:

• Odolné a snadné na údržbu.
• Spolehlivost. To je zajištěno použitím speciálně vybraných materiálů pro výrobu. Komponenty jsou vyrobeny z nerezové oceli a litiny.
• Tichý provoz.
• Snížená spotřeba energie.
• Standardizované instalační parametry. To zajišťuje zaměnitelnost s jinými modely.
• Funkce nastavení intenzity pohybu. Přepínač je možné nastavit do 1 ze 3 poloh.

Za výhodu lze považovat i nízké náklady. Díky němu je možné se vyhnout zbytečným výdajům při nákupu. Čerpadlo vytápí místnost bez zpoždění a rozděluje teplo podél hlavního potrubí. Charakteristiky umožňují použít jednotku k provozu jako součást sítě odpovědné za vytápění jednoho podlaží.

Cena: ≈ 94 BYN

č. 4: Oběhové čerpadlo Omnigena OMIS 25-40/130

Model je vyroben technologií OMIS. Jednotka je určena pro použití k vytvoření tlaku vody v topných sítích. Zařízení je multifunkční. Pohybuje jak čistou vodou, tak jejím analogem obsahujícím glykol (50/50). Díky tomu je vhodný pro práci s různými typy kontaminantů. Voda se bez problémů pohybuje pro komponenty z:

• Kousky rzi.
• S malými kamínky nebo hroudy země.
• Malé trosky.

Tělo je vyrobeno z litiny. Přítomna keramická hřídel. Zařízení odolává teplotám od -10 do +120°C a váží až 2,6 kg. Model lze použít pro podlahové vytápění. Jeho používáním lze snížit spotřebu energie a snadné ovládání je zajištěno jeho jednoduchým ovládáním. Čerpadlo zůstává spolehlivé po celou dobu své životnosti.

Cena: ≈ 151 BYN

č. 5: Oběhové čerpadlo Omnigena OMIS 25-60/180

Hlavním účelem je vytvoření optimálního tlaku vody v systémech nezávislého vytápění bytových domů a malých průmyslových prostor. Použití tohoto zařízení pomáhá ohřát vytápěné prostory bez zpoždění. Mezi výhody patří:

• Rozvod tepelné energie po topném okruhu.
• Optimální výkon a výkon. Jednotku lze použít k provozu topných systémů instalovaných ve dvoupodlažních domech.
• Spolehlivost.
• Funguje bez generování nadměrného hluku.
• Standardizované instalační parametry. Poskytují snadnou instalaci a zaměnitelnost s čerpadly jiných výrobců.

Rychlost otáčení lze upravit nastavením 1 ze 3 poloh přepínače. Zařízení je spolehlivé díky použití nerezové oceli a litiny při výrobě těla a dalších komponentů.

Cena: ≈ 160 BYN

č. 6: Oběhové čerpadlo Unipump CP 25-40 180

Model je vhodný pro záměrné čerpání nosiče tepla. Dobře si poradí s vodou obsahující glykol a může být zahrnut do topných sítí a zásobování teplou vodou. Není vhodný pro čerpání vody obsahující abrazivní nebo vláknité složky. Model je navržen pro práci s vodnými roztoky:

• Mírně tvrdý.
• Nízká viskozita.
• Neagresivní.
• Nevýbušné.

Použití tohoto zařízení umožňuje vytvořit tlak nezbytný pro přepravu kapalných médií v jednotrubkových a dvoutrubkových systémech zodpovědných za vytápění nebo zásobování teplou vodou. To platí, když je průtok stabilní nebo se mírně mění. Rotor je instalován v dopravované kapalině a je oddělen od statoru nerezovou manžetou. Mazání a odvod přebytečného tepla z ložisek se dosahuje kontaktem s čerpanou kapalinou.

Cena: ≈ 110 BYN

č. 7: Oběhové čerpadlo pro zásobování teplou vodou Omnigena CWU15-14

Jednotka vytváří optimální tlak vody v síti TUV, kde je rychlost ohřevu vody +1–+95°C. Konstrukce zahrnuje mokrý rotor. Z tohoto důvodu:

• Hladina hluku během provozu je snížena.
• Úspora energie je zajištěna.
• Je možné pracovat po dlouhou dobu bez přerušení.

Tělo je vyrobeno z bronzu a oběžné kolo je vyrobeno z norylu. Zařízení je tak chráněno před vnějším poškozením. Čerpadlo lze použít k čerpání vody, která neobsahuje pevné abrazivní částice, při maximálním tlaku systému 6 bar. Jednotka je napájena ze sítě 220 V a maximální příkon je 23 W. Tlak dosahuje 1,7 m.

Cena: ≈ 256 BYN

č. 8: Oběhové čerpadlo Jemix ЦН-25/4-180 (WRS 25/4-180)

Jednotka se používá, když je nutné organizovat pohyb pracovní tekutiny. Model je zahrnut ve složení topných sítí radiátorového typu nebo vytápěných podlah. V systému zásobování teplou vodou je možné zajistit cirkulaci vody.

Zařízení může čerpat kapalinu obsahující až 40 % ethylenglykolu. Při používání si můžete vybrat 1 ze 3 rychlostí. Tím se nastaví optimální intenzita otáčení hřídele elektromotoru. Mezi výhody patří:

• Všestrannost.
• Snadná instalace a údržba.
• Spolehlivost. Tělo je vyrobeno z litiny a oběžné kolo je vyrobeno z hliníkové slitiny.

Při dodržení provozního řádu bude jednotka pracovat nepřetržitě až 3 roky.

č. 9: Oběhové čerpadlo Unipump UPC 25-40 180

Jednotka se používá v topných systémech. Jeho úkolem je urychlit tok ohřáté chladicí kapaliny. Model se snadno instaluje a během provozu nevyžaduje údržbu. Výkon můžete regulovat pomocí 3polohového přepínače.

Pohonná jednotka je vybavena tepelnou ochranou. Čerpadlo lze nastavit na 3 výkony, a to:

Nákup tohoto modelu pomůže snížit spotřebu energie a poskytne úspory. Mezi výhody patří odolnost.

Cena: ≈ 161 BYN

№10: Oběhové čerpadlo pro zásobování teplou vodou A&P COMFORT-HWH15-1.5 (AP118H001)

Zařízení zajišťuje spolehlivý provoz topného systému a rozvodů teplé vody. Vyznačuje se spolehlivým designem a širokou funkčností. Výkon je 28 W, což zajišťuje efektivní cirkulaci kapaliny při zvýšené zátěži.

Stabilní pracovní rychlost usnadňuje používání a správu. Konstrukce obsahuje mokrý rotor, který zvyšuje životnost tím, že zabraňuje pronikání vlhkosti. Tělo je vyrobeno z mosazi. Důvodem je:

• Zvýšená pevnost.
• Odolnost proti korozi.
• Spolehlivost.

K dispozici je ochrana proti přehřátí, aby se zabránilo poškození čerpadla. Zajišťuje bezpečnost při používání.

Cena: ≈ 165 BYN

Závěr

Oběhové čerpadlo je důležitým prvkem topného systému. Jeho úkolem je efektivně distribuovat chladicí kapalinu a optimalizovat provoz okruhu. Je důležité vybrat správný model. Aby nedošlo k chybě, je třeba vzít v úvahu výkon, výšku zdvihu, výkon, přípustnou teplotu, rozměry a další funkce.

Pokud k výběru přistoupíte zodpovědně, můžete získat vybavení splňující požadavky systému, do kterého bude zařazeno. Je lepší vybrat vzorek na základě provozních podmínek. Všechny modely v hodnocení jsou spolehlivé, funkční a mají přijatelnou cenu. To vám umožní vybrat správnou možnost pro jakýkoli úkol.
