Trubkové provzdušňovače Eurolos, výhody, vlastnosti, výhody pro koncového zákazníka

Nejúčinnějším zařízením na čištění odpadních vod v soukromém domě je kvalitní septik s provzdušňováním. Je schopna nejen zachycovat znečištěnou kapalinu, ale také ji čistit, což umožňuje její použití jako technické vody. Provzdušňovač výrazně zlepšuje stupeň čištění, ale je drahý. Z této situace však existuje cesta ven – můžete to udělat sami, aniž byste museli utrácet spoustu peněz.

Jak se čistí voda v jakémkoli septiku?

Ke zpracování organických složek odpadních vod dochází v důsledku činnosti 2 typů mikroorganismů:

1. Anaerobní bakterie jsou schopny žít a vyvíjet se bez kyslíku. Nevyžadují žádné zvláštní podmínky kromě tepla a vlhkosti;
2. Aerobní bakterie – vyžadují stálou přítomnost kyslíku. To je důvod, proč je v úpravně instalován provzdušňovač.

Jakýkoli septik má potrubí, které slouží k odstranění oxidu uhličitého z nádrže, který vzniká při zpracování organické hmoty. Pro stálý přísun čerstvého vzduchu do kapaliny v septiku toto potrubí nestačí, z tohoto důvodu je nutné zajistit další zařízení – perlátor. Zařízení je instalováno na dně septiku a během provozu vytváří stálý proud čerstvého vzduchu. Vzduch obsahující vytvořený oxid uhličitý vystupuje bez překážek ventilačním potrubím.

Obrázek 1. Septik s provzdušňovačem

Pro rovnoměrnou distribuci čerstvého vzduchu po celém objemu čistírny je nutný provzdušňovač. Nejúčinnější verzí provzdušňovacího systému je jemně rozptýlené provzdušňování. Během tohoto procesu je kyslík obsažený ve vzduchu absorbován kapalinou obsahující organické inkluze ve formě malých bublin.

Fáze provozu zařízení:

• Vzduch vstupuje do provzdušňovače pomocí kompresoru;
• Prochází pod tlakem mnoha malými otvory, což má za následek mnoho bublin;
• Postupně stoupají na povrch a cestou dávají kapalině v čistícím zařízení kyslík, což urychluje zpracování organické hmoty.

Používají se dva typy provzdušňovacích mechanismů: kotoučové a trubkové, z nichž každý má své pozitivní vlastnosti.

Obrázek 2. Jednokomorové zařízení

Výhody trubkových perlátorů:

1. Jsou vyrobeny z odolného a zároveň pružného materiálu. Je důležité vybrat si spolehlivé zařízení, protože později bude obtížné jej opravit nebo vyměnit;
2. Dlouhá životnost perlátoru zjednodušuje údržbu a obsluhu čisticího zařízení;
3. Trubkový design snižuje riziko ucpání membrány zařízení. Díky tomu se kompresor nebojí možného poklesu tlaku;
4. Trubkový design snižuje možnost ztráty tlaku;
5. Materiál, ze kterého je tělo vyrobeno, úspěšně odolává mechanickým nárazům;
6. Trubkové zařízení je schopno rovnoměrně distribuovat přiváděný kyslík po celém objemu nádoby.

Výhody diskových provzdušňovačů:

1. Monolitický charakter výrobku a absence jakýchkoliv možných spojení zvyšuje spolehlivost celého septiku;
2. Snadná instalace snižuje náklady na údržbu;
3. Tělo vyrobené z odolného materiálu umožňuje zařízení sloužit po dlouhou dobu;
4. Existuje mnoho modelů s různými kapacitami a průměry;
5. Snižuje riziko pronikání kapaliny do mechanismu;
6. Snadná údržba, umožňuje, pokud se mechanismus porouchá, lze jej opravit jednoduchou výměnou polymerového filmu;
7. Lze instalovat do vysoce výkonných čistíren.

Vyrobte si vlastní perlátor

Zařízení, které dodává vzduch do čistírny, není třeba kupovat, ale může být vyrobeno samostatně. Jedná se o jednoduchou práci, která umožňuje výrazně snížit náklady na stavbu septiku.

K výrobě zařízení budete potřebovat:

1. Kupte si PVC trubku o průměru 5 cm a délce 1-2 m;
2. Do jednoho konce vložte hadici, kterou bude proudit vzduch, a druhý konec uzavřete zátkou;
3. Po celé délce trubky je vytvořeno co nejvíce malých otvorů. Je důležité je umístit rovnoměrně po celé délce, průměr by neměl přesáhnout 2 mm;
4. Poté může být perlátor použit; k provozu je do zařízení přiváděn vzduch.

Instalace provzdušňovače

Chcete-li nainstalovat zařízení, které dodává vzduch do septiku, budete si muset koupit kompresor a potrubí pro výrobu potrubí a poté sestavit provzdušňovač:

• Je třeba dbát na to, aby kapalina z čisticího zařízení nemohla proniknout do kompresoru. K tomu je instalován v utěsněném prostoru;
• Provzdušňovač je instalován v septiku, ve kterém dochází k rozkladu organických látek;
• Provzdušňovač a vzduchové čerpadlo jsou spojeny vzduchovými kanály;
• Na konci práce je instalováno vzduchové čerpadlo, které slouží k pohybu kapaliny mezi různými sekcemi čistírny.

Abyste zajistili dlouhodobý provoz vašeho domácího perlátoru, nezapomeňte, že všechny jeho části musí být vyrobeny z materiálu, který je odolný vůči korozi a agresivním kapalinám. Plast se pro tento účel dobře hodí; je snadno zpracovatelný, spolehlivý a má dostatečnou pevnost.

Pokud vyrábíte provzdušňovač s přerušovaným principem činnosti, musíte zajistit, aby byly otvory uzavřeny, když se zastaví přívod vzduchu, jinak do zařízení pronikne kapalina a malé částice bahna.

Inženýr Filimonov Sergej Ivanovič

Obrázek 3. Umístění trubic provzdušňovače

Výpočet objemu čistírny

Hlavním parametrem, který ovlivňuje kapacitu septiku, je jeho produktivita, která je potřebná pro obsluhu lidí trvale bydlících v domě. S přihlédnutím k normám je na jednoho obyvatele přijato přibližně 200 litrů tekutin denně. Tato hodnota se vynásobí 3 pro výpočet konečného objemu, protože odpadní voda je zpracována do 72 hodin. 1. sekce je vyrobena jako největší.

Tip #1 Pokud váš domov používá pračku, myčku nebo vanu, měla by se konečná kapacita septiku zvýšit o 20 %.

Materiály pro výrobu septiku

Na trhu je snadné najít mnoho továrně vyrobených čistíren odpadních vod. Ale budete muset utratit spoustu peněz za nákupy, takže se lidé často pokoušejí postavit septik sami. Ke své práci využívají především levné a dostupné materiály.

Obrázek 4. Zděný septik

Výhody a nevýhody nejoblíbenějších stavebních materiálů si můžete prohlédnout v tabulce.

Materiál	Pozitivní vlastnosti	Omezení
Železobetonové výrobky	Levný materiál, dlouhá životnost, dobrá odolnost proti tlaku půdy, velký objem	Vyžaduje použití zvedacího zařízení, možná ztráta těsnosti
Monolitická betonová nádrž	Levný materiál, dlouhá životnost, žádné švy, což snižuje riziko ztráty těsnosti	Práce, která vyžaduje hodně času a úsilí
zděná konstrukce	Levný materiál, dostupnost díky možnosti použití použitého materiálu,	Možná ztráta těsnosti, časově náročná a pracná práce
Plastové nádoby	Nízká hmotnost, možnost použití použitých eurokostek, dlouhá životnost, naprostá těsnost	Možnost plavení díky nízké hmotnosti, nízké odolnosti proti půdní hmotě, vysoké ceně

Obrázek 5. Septik z železobetonových výrobků

Tip #2 U septiků vyrobených z plastových nádob v ruských podmínkách je nutné zajistit betonový základ, který zabrání jejich vyplavení při jarních povodních.

Výroba čistícího zařízení s provzdušňováním

Nejprve musíte vyrobit aerobní septik. Do půdy můžete zakopat ocelovou nebo plastovou nádobu, na kterou je instalováno čerpací a kompresorové zařízení. Objem se vypočítá s ohledem na počet lidí žijících v domě.

Obrázek 6. Přepadový septik ze 2 železobetonových studní

Aerobní septik lze snadno vyrobit sestavením několika nádob vyrobených z vhodného materiálu:

• Cihla (nové nebo použité výrobky)
• Ze železobetonových prstenců
• Plastové výrobky;
• Ocelové sudy;
• Přihrádky vyrobené z automobilových pneumatik s dodatečným těsněním švů.

Je fyzicky obtížné vyskládat nádoby z cihel a musíte vědět, jak dělat zdivo; pro instalaci železobetonových výrobků je zapotřebí zdvihací zařízení. Kovové nádrže a sudy trpí korozí; plastové vyžadují betonový základ. Výběr vhodného materiálu pro výrobu čistírny přímo závisí na dostupnosti a ceně materiálu v konkrétním regionu.

Obrázek 7. Zařízení domácí aerobní čistírny

Pro provoz aerobní čistírny budete potřebovat:

• Venkovní kompresor;
• Provzdušňovač;
• Čerpadlo používané k přenosu kapaliny;
• Čerpadlo používané k čerpání vyčištěné kapaliny.

Tip #3. Tento zařízení je potřeba napojit na elektřinu, tento požadavek je třeba zohlednit při umístění septiku na místě.

Je nutné vybrat kompresor vhodný pro aerobní septik, požadavky:

• Výrobní;
• Odolný vůči vlivu vnějších faktorů;
• Neměl by vydávat hluk;
• Spolehlivý.

Sekvence výroby septiku s provzdušňováním:

• Připraví se jímka a do ní se instalují septické nádoby vyrobené z vybraného materiálu;
• Pro instalaci elektrického zařízení je vyrobeno utěsněné oddělení a v něm jsou instalována všechna zařízení;
• Provzdušňovač je umístěn na dně nádoby;
• Pomocí vzduchového potrubí připojte vzduchový ventilátor a provzdušňovač;
• Připojte všechna zařízení k elektrické síti.

Důležité je použití prvků (provzdušňovač, trubky a vzduchovody) z materiálů, které nepodléhají korozi. Kanalizace je agresivní prostředí a zařízení jsou vyrobena převážně z moderních plastů.

Často kladené otázky

Otázka č. 1. Může být septik energeticky nezávislý, ale bez provzdušňování?

Ano, existují pouze čistírny, které nejsou závislé na elektřině, ve kterých není možné provzdušňování bez externího přívodu vzduchu.

Otázka č. 2. Který septik je lepší použít?

Nezáleží na tom, jaký materiál nebo design používáte pro septik (použijte cokoli, co je ve vašem regionu levnější). Důležité je, že konstrukce musí být vzduchotěsná.

Recenze

Zprvu jsem se bál udělat betonový septik, myslel jsem, že z něj bude prosakovat kapalina přes těleso betonu. Četl jsem, že přes tento materiál lze přefiltrovat až 3 l/m3. V praxi se to stalo.

Štěpán, Volokolamsk.

Spáry mezi železobetonovými skružemi jsem utěsnil maltou, z vnější strany pak zakryl tekutým sklem. Doufám, že se obejdu bez dodatečné hydroizolace.

Fedor, Sergejev.

Řekneme vám, jak a proč jsme se dostali k výrobě našich vlastních perlátorů, jaké jsou výhody pro koncového uživatele a jak jednoduchý design poskytuje úplnou kontrolu nad charakteristikami a poskytuje další výhody.

Co je to provzdušňovač?

Jedním z důležitých ukazatelů, které určují účinnost zařízení biologického čištění, je účinnost využití vzdušného kyslíku mikroorganismy aktivovaného kalu. Toho je dosaženo přiváděním vzduchu přes speciální zařízení – provzdušňovače.

Nejjednodušší provzdušňovače jsou kus trubky s otvory o malém průměru (1 – 2 mm) vyvrtanými do něj. Ale i při zdánlivě malé velikosti otvoru se velikost vzduchové bubliny vycházející z tohoto otvoru ukazuje jako příliš velká na to, aby účinně provedla proces nasycení vyčištěné vody vzdušným kyslíkem.

Rozdíly mezi technologiemi čištění čerpadel a kompresorů

Po vstupu na trh v roce 2015 dosáhl Eurolos BIO zaslouženého úspěchu díky jednoduchosti konstrukce a v něm použitého zařízení – drenážní čerpadlo s ejektorem.

Bez povšimnutí však nezůstala ani klasická technologie biologického čištění odpadních vod s nuceným provzdušňováním ze vzduchového kompresoru. Tak se objevila stanice, která se stala další fází vývoje výroby společnosti – Eurolos PRO.

Pokud jsou v BIO modelu hlavní technologické procesy – čerpání vnitřních toků a provzdušňování ejektoru prováděny čerpadlem, pak v modelu PRO tyto procesy provádí kompresor.

Jak perlátor pomáhá optimalizovat náklady na energii?

Čištění odpadních vod na čistírnách odpadních vod v obydlených oblastech je v drtivé většině případů založeno na nuceném provzdušňování a z hlediska nákladů na energii mohou dmýchací zařízení spotřebovat až 70 % z celkového množství elektrické energie. Ukazuje se, že otázky efektivního přívodu vzduchu přímo souvisí s vysokými provozními náklady.

Proto přední výrobci takových zařízení neustále provádějí práce na zlepšení vlastností provzdušňovačů. Ke zlepšení dochází v těchto hlavních oblastech:

• Zmenšení velikosti vzduchové bubliny, čímž se zvětší kontaktní plocha s upravovanou kapalinou a tím se zvýší přenos kyslíku k mikroorganismům. Hlavním řešením je zmenšení velikosti provzdušňovacích otvorů. V současné době jsou široce používány provzdušňovače s laserem vyřezávanými otvory;
• Snížení tlakových ztrát vzduchu při jeho rozptylování přes otvory provzdušňovačů, protože velikost otvoru a velikost ztrát souvisí nepřímo úměrně – čím menší je otvor, tím více energie proudu vzduchu je potřeba k překonání odporu;
• Zvýšení životnosti perlátoru. Na velkých ČOV je to zpravidla cca 5 – 7 let, poté účinnost přenosu kyslíku výrazně klesá i přes zdánlivou účinnost kypření na povrchu aerační nádrže;
• Zvýšení spolehlivosti provzdušňovacích systémů zabráněním vstupu vyčištěné kapaliny do provzdušňovače, když je přívod vzduchu do systému vypnut.

Současná úroveň rozvoje chemického průmyslu vedla k široké škále různých typů provzdušňovačů – od jednoduchých plastových trubicových provzdušňovačů až po pokročilé membránové provzdušňovače různých tvarů (torusovité, kotoučové (deskové) atd.). Každá skupina perlátorů má své výhody a nevýhody, což určuje jejich rozsah použití.

Jak funguje provzdušňovač?

Trubkové provzdušňovače vhodného provedení lze rozdělit do samostatné skupiny.

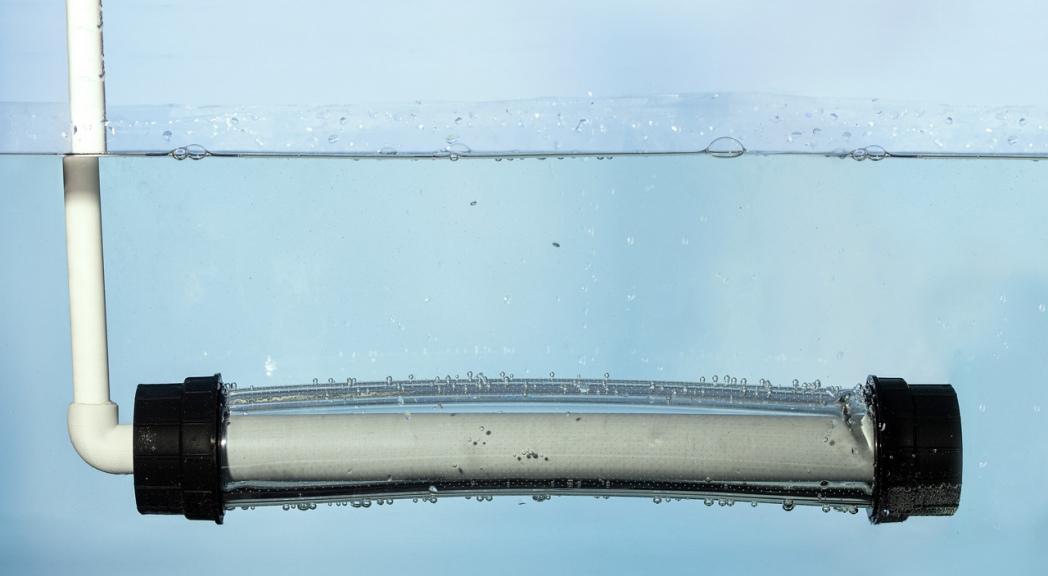

Provzdušňovač se skládá z tuhého těla (trubka přívodu vzduchu), zátek a membrány, díky čemuž je podobný diskovým provzdušňovačům. K nosné ploše se připevňuje pomocí příslušných držáků nebo svorek (plastových spon).

Membrána je high-tech součástí tohoto zařízení, protože její řezání se provádí na speciálním stroji pomocí laseru. Výsledkem jsou mikroskopické zářezy po celém obvodu membrány, vyrobené z pevného a elastického materiálu – polyuretanu.

Na tělese vyrobeném z polypropylenové trubky je membrána držena na místě koncovými zátkami (víčky). Trubka má menší rozměr než je průměr membrány a několik otvorů o velkém průměru. Jedna ze zátek má trubku, kterou je přiváděn vzduch ze vzduchového kompresoru.

Při přívodu vzduchu se membrána nafoukne, v důsledku čehož se otevře laserový řez, kterým začne proudit vzduch, čímž dojde k jemnobublinnému provzdušňování.

Po vypnutí přívodu vzduchu se membrána „odfoukne“ a otvory se uzavřou, což zabraňuje pronikání čištěné kapaliny do provzdušňovače. Díky funkci „zpětného ventilu“ se výrazně prodlužuje životnost provzdušňovacího systému.

Технические характеристики

Tlaková ztráta, m vody. Umění.

Měrná účinnost přenosu kyslíku, %/m

Produktivita, m 3 / h

Nevýhody diskového provzdušňovače

Ve vztahu k diskovým a jakýmkoliv jiným konstrukcím provzdušňovačů, které jsou vyráběny jako produkt a mají pevný jmenovitý průtok, je jejich množství při výběru pro velké ČOV stanoveno jako celkové množství vzduchu, které je nutné dodat do provzdušňovací nádrže / produktivita jednoho provzdušňovače.

U jednotlivých ČOV s minimálními průtoky se může vypočítaný počet těchto perlátorů ukázat jako zlomkový, což povede k nadspotřebě těchto prvků a zvýšení nákladů na samotnou instalaci.

Výhoda trubkového perlátoru

V tomto případě konstrukce trubkového perlátoru nejlépe vyhovuje potřebám malých provzdušňovacích systémů – délka perlátoru může být libovolná, stanovená v souladu s výpočtem.

Tato okolnost je klíčová při rozhodování o vlastní výrobě perlátorů, neboť eliminuje závislost na výrobním programu dodavatele v případě potřeby vyrobit šarži výrobků o určité délce.

Společnost Eurolos tak začala vyrábět trubkové provzdušňovače ve vlastních výrobních závodech v Rusku.

Přínos pro koncového uživatele

Výsledkem je další klíčový prvek v návrhu individuálních čistíren odpadních vod s „řízenou“ kvalitou, tedy s možností plné kontroly ze strany společnosti.

• Jednoduché a spolehlivé zařízení, nejvhodnější pro tento konkrétní model ČOV;
• Snadná údržba perlátoru. Zejména s ohledem na snadno odnímatelnou povahu upevnění perlátoru na kazety s nakládacím materiálem;
• Schopnost jednoduše vyměnit pouze polymerní pouzdro, když jsou jeho zdroje vyčerpány.

S přihlédnutím k výše uvedenému lze konstatovat, že rozvoj společnosti při správném přístupu managementu k plánování a optimalizaci nákladů vede k potřebě vlastní výroby hlavních komponentů zařízení, které jsou kritické pro bezproblémový provoz zařízení. jako celek.
